Descrição do produto
O Isolador de RF de 380-397 MHz É um componente passivo de alto desempenho projetado para proteger fontes de radiofrequência da potência refletida. Maniron O isolador se destaca por sua Baixa perda de inserção (0,3dB) e VSWR estável, garantindo máxima integridade do sinal e longevidade do sistema em redes de comunicação UHF críticas.
Características do produto
- Proteção superior: Lida eficazmente com Potência direta de 200 W e 100 W de potência reversa para proteger seu equipamento.
- Alto isolamento: Fornece um mínimo de Isolamento de 23dB , prevenindo o feedback e a interferência do sinal.
- Ampla faixa de temperatura: Funciona de forma confiável a partir de -30°C a +75°C , tornando-o adequado tanto para ambientes de estação base internos quanto externos.
Especificações técnicas
| Modelo nº. | MINJK-1-100/380-397MHz |
| Faixa de frequência | 380 - 397 MHz (sentido horário) |
| Perda de Inserção | 0,3 dB Máx. |
| Isolamento | 23 dB Mínimo |
| VSWR | ≤ 1,20 |
| Potência para frente | 200 W CW |
| Potência reversa | 100W |
| Tipo de conector | N-Feminino (NK) |
| Temperatura de operação | -30°C a +75°C |
OBSERVAÇÃO: Todas as especificações podem ser totalmente personalizado (Potência direta/reversa, isolamento, etc.) para atender às suas necessidades. A Maniron oferece uma ampla variedade de isoladores de RF para sua escolha.
Perguntas frequentes
- P1: Qual é a principal vantagem de usar um isolador de rotação horária (CW)?
- A: Define o direção do fluxo de sinal , garantindo que a energia do sinal se mova da entrada para a saída com perda mínima, enquanto direciona a energia refletida para longe da fonte.
- P2: Posso solicitar um tipo de conector personalizado, como SMA ou DIN?
- A: Sim, oferecemos Serviços OEM Embora o conector N-Fêmea seja o padrão, podemos personalizar o tipo de conector de acordo com as suas necessidades de interface.
- P3: Por que a alta capacidade de potência reversa é importante?
- A: Alto Potência reversa (100 W) Garante que o isolador possa lidar com segurança com reflexões significativas de antenas incompatíveis sem danificar o seu transmissor.
- Q4: Como posso obter suporte técnico para o projeto do meu sistema de RF?
- A: Nossas equipes de vendas e engenharia estão disponíveis. 24 horas por dia Entre em contato conosco para obter suporte técnico especializado ou para discutir opções de compra personalizadas.

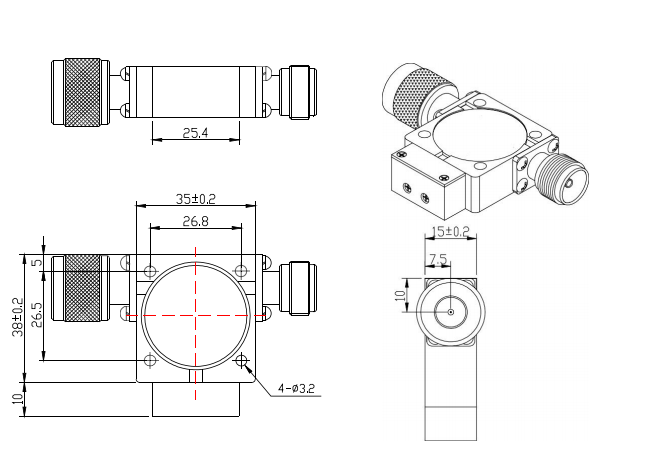

Desenho de contorno
