Visão geral do produto
O MNI-1400-1700-NF é um isolador coaxial de RF de alta qualidade que opera em 1400-1700MHz alcance. Projetado para suportar até 50W CW Este componente oferece proteção essencial para fontes de RF sensíveis e amplificadores de potência. Com sua potência, ele fornece proteção crítica para fontes de RF sensíveis e amplificadores de potência. N-Feminino Graças aos conectores e ao design de baixa perda, garante-se um fluxo de sinal ideal em uma direção, suprimindo eficazmente as ondas refletidas e mantendo a estabilidade máxima do sistema.
Especificações técnicas e mecânicas
| Parâmetro | Especificação |
|---|---|
| Modelo nº. | MNI-1400-1700-NF |
| Faixa de frequência | 1400-1700MHz |
| Perda de Inserção (dB) | ≤0,4 |
| VSWR | ≤1,25 |
| Isolamento (dB) | 21 min |
| Potência nominal (W) | 50W CW |
| Temperatura de operação (°C) | -30 ~ +70 |
| Impedância (Ω) | 50 |
| Tipo de conector | N-Feminino |
Perguntas frequentes
- P1: Quais são os setores-alvo para este isolador de 1400-1700MHz?
- A: Este modelo é versátil e amplamente utilizado em Militar, Espaço e Comércio aplicações. Sua faixa de frequência é particularmente adequada para comunicações via satélite em banda L, telemetria e sistemas de rádio táticos especializados.
- Q2: Como a baixa perda de inserção de ≤0,4dB impacta a eficiência do sistema?
- A: O excepcionalmente Baixa perda de inserção Garante que a potência do seu sinal seja preservada ao passar pelo isolador. Isso é crucial para sistemas de 50W, pois evita a geração desnecessária de calor e mantém a potência máxima possível na antena.
- P3: Este isolador suporta operação contínua em altos níveis de potência?
- A: Sim, é classificado como para 50W CW (Onda Contínua) potência. Isso a torna ideal para tarefas de transmissão consistentes e de longo prazo em estações base de comunicação, onde alta confiabilidade é um requisito obrigatório.
- Q4: Este dispositivo pode operar em condições ambientais extremas?
- A: Absolutamente. Com uma faixa de temperatura operacional de -30°C a +70°C Este isolador foi projetado para funcionar de forma confiável tanto em condições aeroespaciais com temperaturas abaixo de zero quanto em ambientes industriais ou desérticos com altas temperaturas.
- Q5: Que tipo de proteção o isolamento de 21dB oferece?
- A: O Isolamento de 21dB Proporciona um caminho unidirecional robusto, impedindo que sinais refletidos (causados por incompatibilidades de carga ou danos na antena) alcancem e potencialmente destruam os componentes de RF ativos a montante.
Desenho mecânico

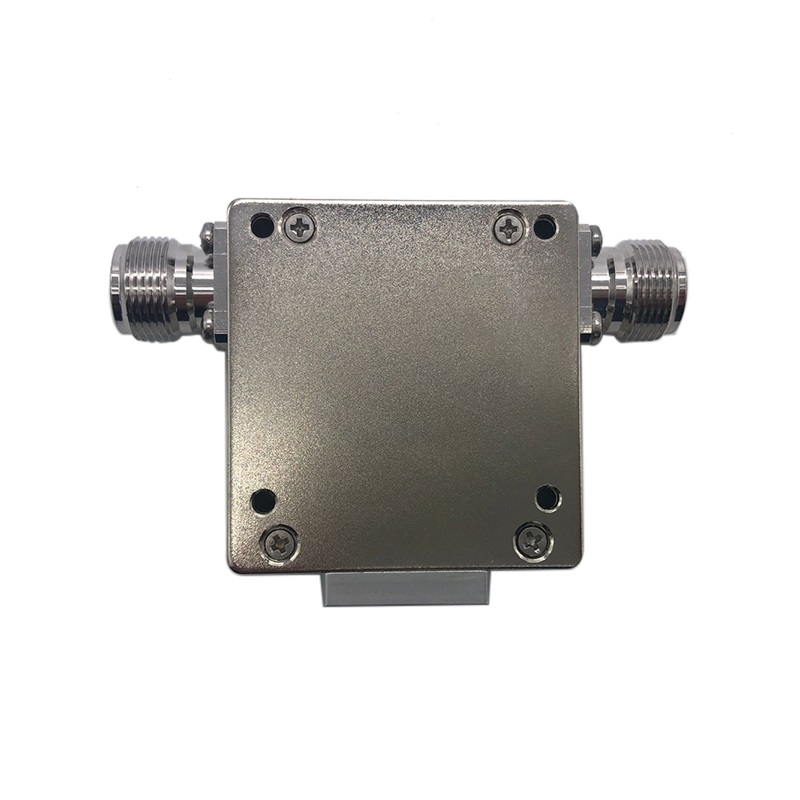

Imagens detalhadas do produto
