Visão geral do produto
O MNI-800-100-NF É um isolador coaxial de RF de alta potência projetado para o 800-1000MHz espectro de frequência. Capaz de lidar com até 100W de potência, este isolador apresenta N-Feminino Os conectores fornecem proteção essencial para transmissores e amplificadores. Projetados para manter a integridade do sinal, garantem baixa perda de inserção e alto isolamento, tornando-os um componente crítico para sistemas de comunicação de alta confiabilidade.
Especificações técnicas e mecânicas
| Parâmetro | Especificação |
|---|---|
| Modelo nº. | MNI-800-100-NF |
| Faixa de frequência | 800-1000MHz |
| Perda de Inserção (dB) | ≤0,4 |
| VSWR | ≤1,25 |
| Isolamento (dB) | 20 minutos |
| Potência nominal (W) | 100W |
| Temperatura de operação (°C) | -20 ~ +70 |
| Impedância (Ω) | 50 |
| Tipo de conector | N-Feminino |
Perguntas frequentes
- P1: Em quais áreas o isolador de RF de 800-1000 MHz é normalmente utilizado?
- A: Devido à sua alta confiabilidade e precisão, este isolador de 100 W é amplamente adotado em Militar, Aeroespacial (Espaço) e Comercial redes de comunicação, particularmente em estações base e equipamentos de transmissão.
- Q2: Qual é a principal função deste isolador com potência nominal de 100 W?
- A: Sua principal função é proteger os amplificadores de potência da energia refletida. Ao lidar com até 100W Isso garante que quaisquer reflexos de sinal causados por incompatibilidades de antena sejam dissipados com segurança, evitando danos dispendiosos a equipamentos.
- P3: Como uma baixa ROE (Relação de Ondas Estacionárias) e uma baixa perda de inserção melhoram o desempenho do sistema?
- UM: Baixa ROE (≤1,25) garante excelente adaptação de impedância, enquanto um excepcionalmente Baixa perda de inserção (≤0,4dB) Significa que a perda de energia à medida que o sinal passa pelo dispositivo é mínima, maximizando a eficiência geral do sistema.
- Q4: Este isolador foi projetado para suportar temperaturas extremas?
- A: Sim, com uma faixa de temperatura operacional de -20°C a +70°C É ideal tanto para ambientes comerciais controlados quanto para implantações militares ou espaciais em ambientes externos exigentes.
- Q5: Por que escolher o conector N-Fêmea para este modelo específico?
- A: O N-Feminino O conector é o preferido para aplicações de alta potência (até 100 W) devido à sua interface mecânica durável e desempenho superior na faixa de frequência abaixo de 1000 MHz.
Desenho mecânico

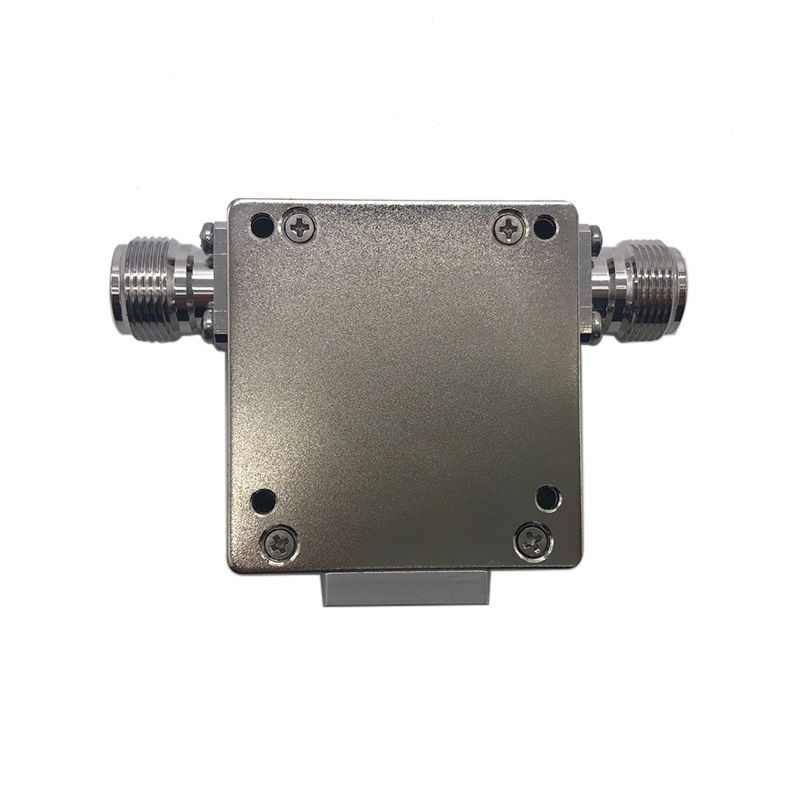

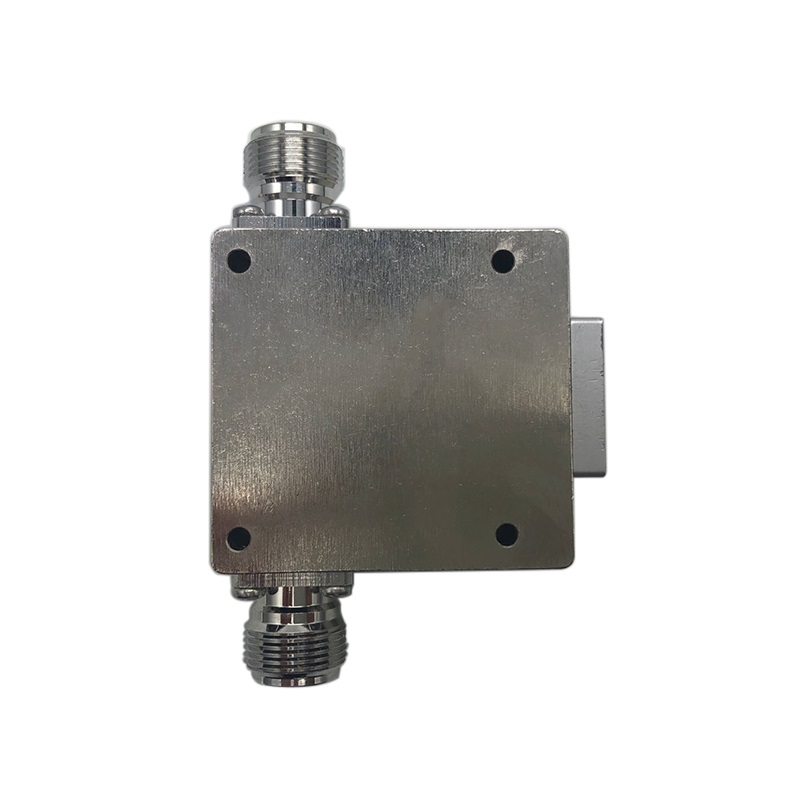

Imagens detalhadas do produto
