Descrição do produto
O Isolador coaxial VHF (146-174MHz) é um dispositivo passivo de alta potência projetado para proteção de sinais em missões críticas. Oferece um desempenho excepcional. Isolamento de 40dB e com ROE estável, é um componente essencial para a proteção de transmissores em Militar, Espaço e Comércio Aplicações de rádio. Sua orientação no sentido horário (→) garante um fluxo de energia eficiente, ao mesmo tempo que protege os componentes eletrônicos sensíveis da alta potência refletida.
Características do produto
- Alto desempenho de isolamento: Possui no mínimo Isolamento de 40dB , proporcionando proteção de alto nível contra o feedback de sinal.
- Ampla largura de banda VHF: Otimizado para 146-174MHz espectro, adequado para uma ampla gama de padrões de comunicação.
- Capacidade robusta de gerenciamento de potência: Classificado como 100W CW Em ambos os caminhos, de ida e de volta, para máxima confiabilidade.
- Versatilidade extrema: Projetado para funcionar de forma confiável em temperaturas que variam de -20°C a +70°C .
Especificações técnicas
| Modelo nº. | N-1-100 / 146-174MHz |
| Faixa de frequência | 146 - 174 MHz (Sentido horário) |
| Perda de Inserção | ≤ 1,2 dB |
| Isolamento | ≥ 40 dB |
| VSWR | ≤ 1,25 |
| Potência para frente | 100 W CW |
| Potência reversa | 100 W |
| Tipo de conector | Entrada N-Fêmea / Saída N-Fêmea |
| Temperatura de operação | -20°C a +70°C |
| Impedância | 50 Ω |
OBSERVAÇÃO: Todas as especificações (frequência, potência e conectores) podem ser totalmente personalizado Por meio de nossos serviços OEM, podemos atender aos requisitos específicos da sua aplicação.
Perguntas frequentes
- P1: Por que o isolamento de 40dB é significativo para este isolador VHF?
- UM: Isolamento de 40dB é muito superior aos isoladores padrão (geralmente de 20 a 23 dB). Isso garante que qualquer potência refletida pela antena seja atenuada em 10.000 vezes antes de chegar ao seu transmissor, proporcionando proteção de alto nível.
- Q2: O que significa fluxo de sinal "sentido horário (→)"?
- A: Isso indica o Não recíproco natureza do dispositivo. Os sinais que entram pela porta de entrada são passados para a porta de saída com baixa perda, enquanto quaisquer sinais que entrem pela porta de saída são direcionados para uma carga interna.
- P3: Este dispositivo pode ser usado em aplicações aeroespaciais ou em grandes altitudes?
- A: Sim, este isolador foi projetado especificamente para Espaço e Forças Armadas Aplicações onde é necessária estabilidade sob condições ambientais variáveis.
- Q4: Como posso solicitar uma configuração personalizada?
- A: Nossas equipes de vendas e engenharia estão disponíveis. 24 horas por dia Oferecemos suporte especializado para adaptar qualquer componente de RF às necessidades específicas do seu projeto.

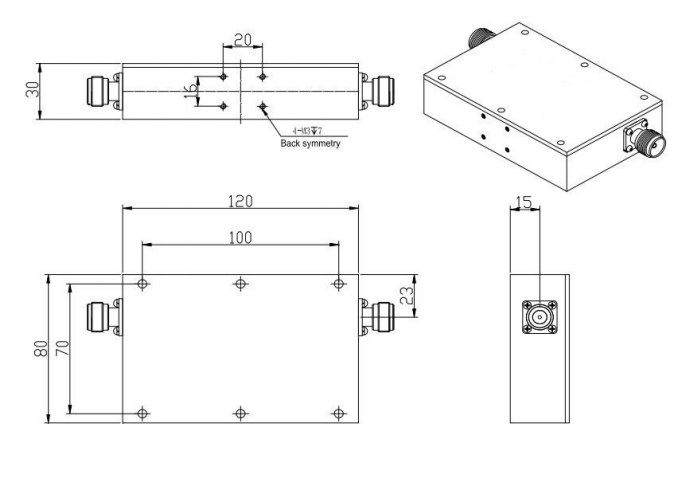

Desenho mecânico
