Visão geral do produto
O Isolador coaxial de RF MNI-5-6-A é um componente de alto desempenho projetado para o 5-6 GHz faixa de frequência. Apresentando uma impressionante Isolamento mínimo de 70dB e AME - Feminino Este isolador oferece proteção essencial para componentes de RF ativos, impedindo que sinais refletidos danifiquem equipamentos sensíveis. Projetado para precisão, ele oferece um equilíbrio entre baixa perda de inserção e alta capacidade de potência em um formato compacto.
Especificações técnicas e mecânicas
| Parâmetro | Especificação |
|---|---|
| Modelo nº. | MNI-5-6-A |
| Faixa de frequência | 5-6 GHz |
| Perda de Inserção (dB) | ≤1,2 |
| VSWR | ≤1,3 |
| Isolamento (dB) | 70 minutos |
| Potência nominal (W) | 10W |
| Temperatura de operação (°C) | -20 ~ +60 |
| Impedância (Ω) | 50 |
| Tipo de conector | AME - Feminino |
Perguntas frequentes
- P1: Quais são as principais aplicações para este isolador de alto isolamento de 5-6 GHz?
- A: Este isolador é amplamente utilizado em todo o mundo. Militar, Aeroespacial e Comercial É essencial para sistemas de radar, comunicações via satélite e testes de laboratório de alta frequência, onde a integridade do sinal é fundamental.
- P2: Como o isolamento de 70dB beneficia meu sistema de RF?
- A: Com Isolamento mínimo de 70dB Este dispositivo proporciona uma barreira excepcional contra a potência refletida. Este elevado nível de isolamento garante que os sinais refletidos não retornem à fonte, protegendo eficazmente amplificadores e geradores de sinal dispendiosos contra danos.
- P3: Por que uma baixa ROE (Relação de Ondas Estacionárias) e uma baixa perda de inserção são cruciais para este modelo?
- UM: Baixa ROE (≤1,3) garante a máxima eficiência na transferência de energia, enquanto Baixa perda de inserção (≤1,2dB) minimiza a atenuação do sinal. Juntas, essas características mantêm o desempenho geral do sistema e evitam a degradação do sinal em configurações de RF de longa duração.
- Q4: Este isolador consegue suportar ambientes operacionais severos?
- A: Sim, foi projetado para ser confiável, com uma faixa de temperatura operacional de -20°C a +60°C Sua construção mecânica robusta o torna adequado para aplicações exigentes nas áreas aeroespacial e de estações terrestres militares.
- Q5: O conector SMA fêmea é compatível com equipamentos padrão?
- A: Absolutamente. O AME - Feminino O conector é um padrão da indústria para sistemas de 50Ω, garantindo fácil integração com a maioria dos cabos de RF e instrumentos de teste comerciais e militares.

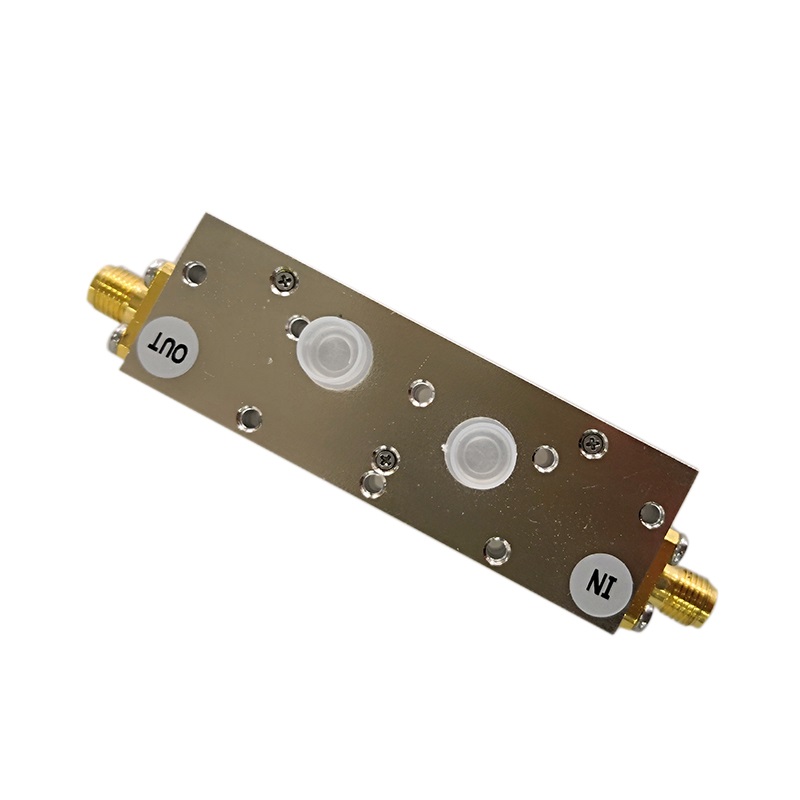

Imagens detalhadas do produto
