Visão geral do produto
O Isolador coaxial UHF (400-430MHz) é um componente de proteção crítico para sistemas sem fio de alta potência. Projetado para 400-430MHz Este dispositivo garante que a energia de radiofrequência flua apenas na direção frontal, protegendo seu transmissor da energia refletida potencialmente prejudicial causada por incompatibilidade de antena ou falhas na linha. Com um design robusto, ele garante que a energia de radiofrequência flua apenas na direção frontal, protegendo seu transmissor de danos potenciais causados por reflexão de potência defeituosa devido a desajuste de antena ou falhas na linha. 200 W CW potência frontal r ting e ultrabaixo Perda de inserção de 0,4 dB É um recurso essencial para rádios táticos militares, telemetria aeroespacial e infraestrutura UHF comercial de missão crítica.
Especificações técnicas e mecânicas
| Faixa de frequência | 400 - 430 MHz |
| Perda de inserção | ≤ 0,4 dB |
| Isolamento | ≥ 20 dB |
| VSWR | ≤ 1,25 |
| Potência para frente | 200 W CW |
| Potência reversa | 20W |
| Tipo de conector | N-Feminino / N-Masculino (NK/NJ) |
| Temperatura de operação | -30°C a +75°C |
OBSERVAÇÃO: Este isolador UHF foi projetado para estabilidade a longo prazo. Certifique-se de que a dissipação de potência reversa não exceda [valor omitido]. 20W Para manter a integridade da terminação interna. O ajuste de frequência personalizado na faixa de 300 a 500 MHz está disponível mediante solicitação.
Perguntas frequentes
- P1: Por que um isolador é necessário para transmissores UHF de 400 MHz?
- A: As bandas UHF são frequentemente usadas para comunicações móveis e táticas críticas. Se uma antena estiver danificada ou desconectada, o sinal é refletido de volta para o transmissor. isolador Atua como um amortecedor, absorvendo a energia refletida e evitando que os caros amplificadores de potência queimem.
- Q2: Qual é a diferença entre potência direta e potência reversa neste dispositivo?
- UM: Potência direta (200 W) é o nível máximo de sinal que o dispositivo pode transmitir da entrada para a saída. Potência reversa (20W) é a quantidade de energia refletida que a carga interna pode absorver com segurança. Para sistemas com reflexão muito alta, recomendamos verificar regularmente a ROE (Relação de Ondas Estacionárias) da linha da antena.
- P3: A baixa perda de inserção de 0,4 dB afeta a faixa de sinal?
- A: A perda mínima durante a inserção é vital. Perda de 0,4 dB é praticamente insignificante, garantindo que quase toda a potência do seu transmissor chegue à antena, maximizando o alcance da comunicação e, ao mesmo tempo, proporcionando um alto nível de proteção.
- Q4: Este isolador pode ser usado em ambientes de alta temperatura?
- A: Sim, a classificação indicativa é de até +75°C Isso o torna adequado para montagem em gabinetes externos sem refrigeração ou próximo a amplificadores de potência de alta temperatura, comuns em sistemas BDA (amplificador bidirecional).
- Q5: O que significa NK/NJ na especificação do conector?
- A: "K" geralmente se refere ao conector fêmea (jack) e "J" ao conector macho (plugue). Nossos isoladores podem ser configurados com N-fêmea/fêmea, N-macho/fêmea ou outras combinações para se adequarem à sua fiação tipo N existente.
Desenho mecânico

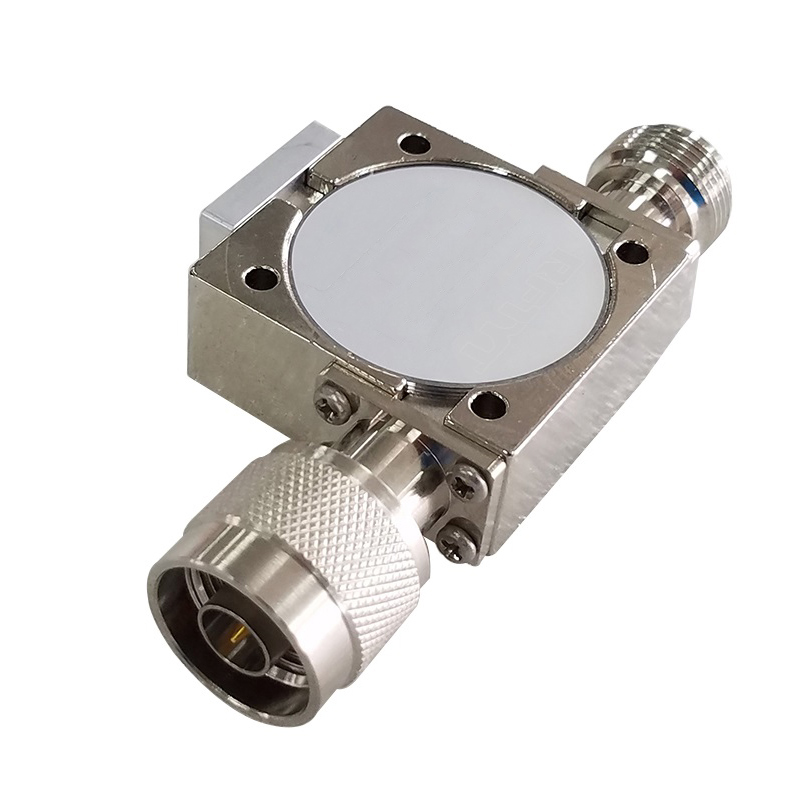

Imagens detalhadas do produto
