Visão geral do produto
O MNI-5-6G-SF-35 é um isolador coaxial de alto desempenho que opera dentro do 5-6 GHz faixa de frequência. Apresentando um conector SMA fêmea compacto, foi projetado para proteger componentes de RF sensíveis contra reflexões de sinal. Com alto isolamento de 35dB mínimo Com baixa perda de inserção, este isolador é um componente crítico para aplicações sem fio militares, espaciais e comerciais, garantindo a estabilidade do sistema e evitando danos a transmissores e amplificadores de alta potência.
Técnico e Mecânico Especificações
| Informações gerais | |
| Modelo nº. | MNI-5-6G-SF-35 |
| Frequência (MHz) | 5-6 GHz |
| Especificações elétricas | |
| Perda de inserção (dB) | ≤0,6 |
| VSWR | ≤1,3 |
| Isolamento (dB) | 35 minutos |
| Potência nominal (W) | 10 |
| Potência reversa (w) | 5 |
| Impedância (ohm) | 50 |
| Mecânica e Ambiental | |
| Conector | AME - Feminino |
| Direção | sentido horário |
| Cor | Cinza claro |
| Temp(graus) | -30~+70 |
Perguntas frequentes
- P1: Por que um isolador de RF é necessário na faixa de frequência de 5 a 6 GHz?
- A: Em sistemas de alta frequência, como Wi-Fi 6 ou comunicações via satélite, reflexos de antenas incompatíveis podem danificar amplificadores sensíveis. O isolador garante que o sinal flua apenas em direção à carga, absorvendo qualquer potência refletida prejudicial.
- Q2: Qual é a vantagem de um alto nível de isolamento de 35dB?
- A: Maior isolamento significa melhor proteção. Classificação de 35dB Proporciona rejeição superior de sinais reversos, garantindo máxima estabilidade do sistema mesmo em ambientes com alta interferência.
- P3: Este isolador pode ser usado em aplicações 5G sub-6GHz?
- A: Sim, a banda de 5000-6000MHz (5-6GHz) abrange segmentos críticos do espectro não licenciado do 5G e da banda C de satélite, tornando-a altamente versátil para a infraestrutura moderna de telecomunicações.
- Q4: Como o sentido "horário" afeta minha instalação?
- A: A direção indica o caminho de menor perda. Para um dispositivo com sentido horário, o sinal deve entrar pela Porta 1 e sair pela Porta 2 de acordo com a seta na carcaça para garantir baixa perda de inserção (≤0,6dB) .
- Q5: O conector SMA fêmea é adequado para uso militar?
- A: Os conectores SMA fêmea são um padrão para sistemas de radiofrequência de alta frequência devido ao seu acoplamento rosqueado seguro e excelente desempenho elétrico, atendendo aos requisitos de durabilidade para equipamentos militares e espaciais.
Desenho mecânico

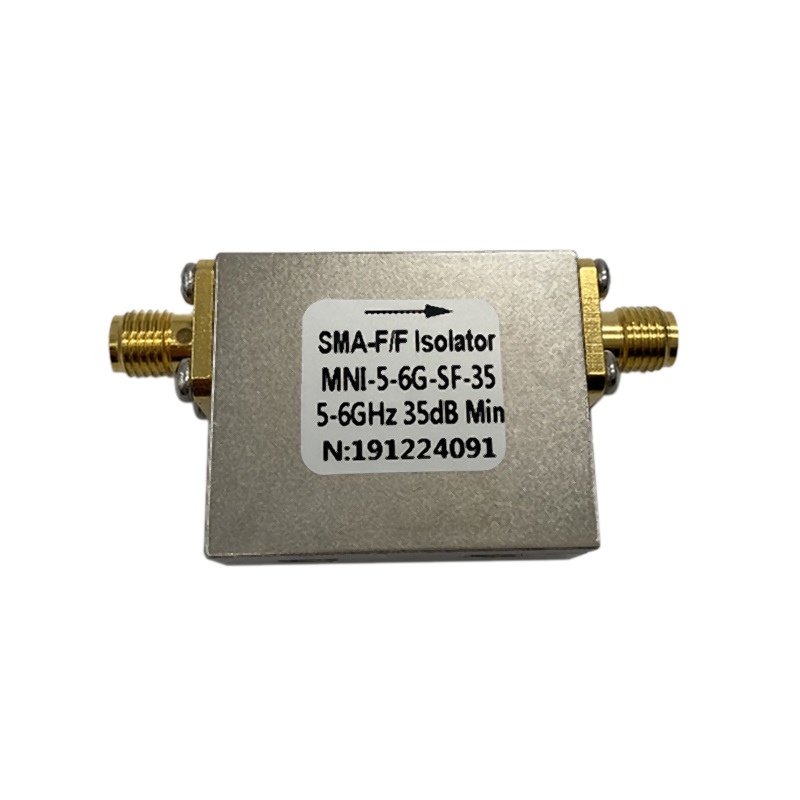

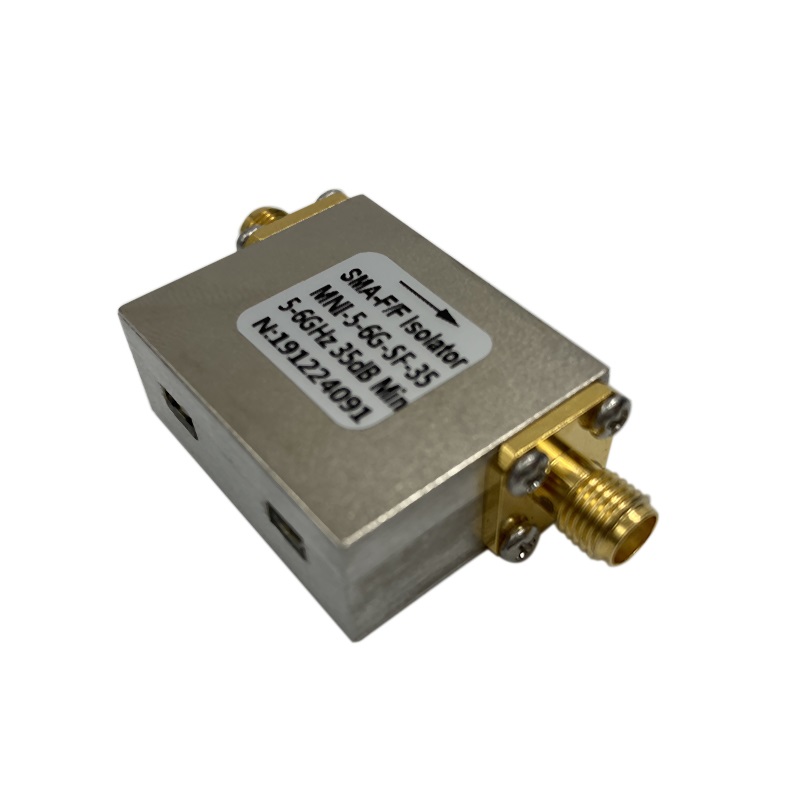

Imagens detalhadas do produto
