Visão geral do produto
O Circulador coaxial VHF é um dispositivo ferromagnético de 3 portas de alto desempenho que opera em 150-174MHz alcance. Ele foi projetado para fornecer roteamento de sinal superior com baixa perda de inserção (≤0,8dB) e confiável 100W gerenciamento de potência. Ao impor um No sentido horário (1→2→3) Em termos de fluxo de sinal, ele isola eficazmente os transmissores sensíveis da potência refletida, tornando-se um componente crítico para comunicações militares, sistemas aeroespaciais e infraestrutura VHF comercial de alta confiabilidade.
Especificações técnicas e mecânicas
| Faixa de frequência | 150 - 174 MHz |
| Largura de banda | 24 MHz |
| Perda de inserção | ≤ 0,8 dB |
| Isolamento | ≥ 15 dB |
| VSWR | ≤ 1,30 |
| Classificação de potência | AV de 100 W |
| Temperatura de operação | -30°C a +70°C |
| Tipo de conector | AME - Feminino |
| Direção | No sentido horário (1→2→3) |
OBSERVAÇÃO: Para um desempenho ideal, certifique-se de que todas as portas não utilizadas estejam terminadas com uma carga de 50 ohms de alta qualidade, caso esteja sendo usado como isolador. Faixas de frequência personalizadas e variantes com maior isolamento estão disponíveis mediante solicitação.
Perguntas frequentes
- Q1: Qual é a principal função de um circulador em um sistema VHF?
- A: Um circulador funciona como uma via de mão única para energia de radiofrequência. Em uma configuração típica, a Porta 1 é a entrada (transmissor), a Porta 2 vai para a antena e a Porta 3 é conectada a uma carga fictícia. Isso garante que qualquer energia refletida pela antena (Porta 2) seja desviada com segurança para a carga (Porta 3), em vez de retornar e danificar o transmissor.
- Q2: Este circulador pode ser convertido em um isolador?
- R: Sim. Ao conectar uma carga de terminação de alta potência de 50 ohms à Porta 3, este dispositivo funciona como um Isolador Essa configuração é altamente recomendada para proteger amplificadores de RF de condições de alta ROE (Relação de Ondas Estacionárias).
- Q3: Como funciona a direção "Sentido horário (1→2→3)"?
- A: O sinal que entra na Porta 1 sairá pela Porta 2 com perda mínima. O sinal que entra na Porta 2 sairá pela Porta 3. Se algum sinal entrar na Porta 3, ele sairá pela Porta 1. Esse comportamento não recíproco é obtido por meio do ajuste preciso do material ferromagnético.
- Q4: Por que usar conectores SMA fêmea para um dispositivo VHF de 100 W?
- UM: AME - Feminino Os conectores oferecem um formato compacto, mantendo um excelente desempenho elétrico até vários GHz. Embora menores que os conectores tipo N, nossas interfaces SMA de alta potência são projetadas para suportar com segurança as demandas térmicas de uma carga de potência média de 100 W dentro da faixa de temperatura especificada.
- Q5: Este dispositivo é adequado para uso externo?
- A: Com uma faixa de temperatura operacional de -30°C a +70°C Ele foi projetado para ser durável. No entanto, se usado em locais externos com redes sem fio, deve ser alojado em uma caixa ou gabinete à prova de intempéries para evitar a entrada de umidade nos pontos de conexão SMA.
Desenho mecânico

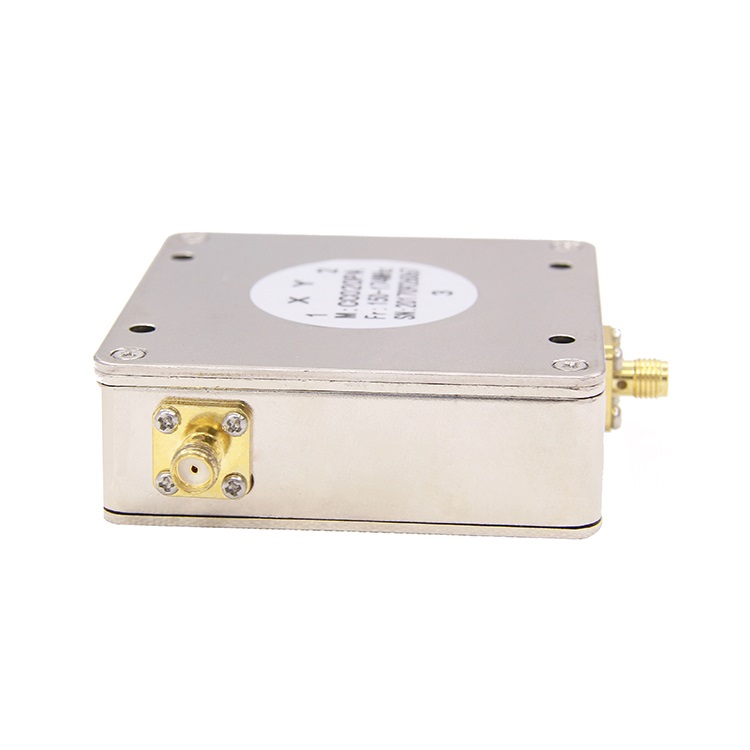

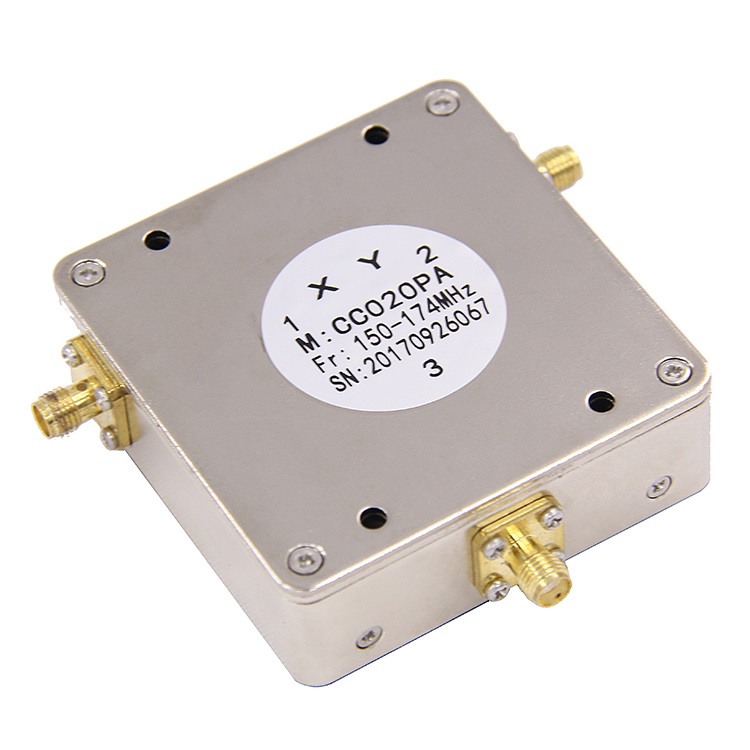

Imagens detalhadas do produto
