Duplexador UHF de grande potência 350 Watts 4 cavidades com rejeição de passagem

O duplexador de estação base é ideal para instalações de alta potência e separação de frequência próxima. Esses filtros são projetados para combinar duas frequências ou podem ser usados como pré-seletores eficientes. Se forem necessários níveis mais altos de isolamento, considere usar configurações de 6 cavidades. A seletividade pode ser determinada pelos capacitores ajustáveis em campo. Cada cavidade tem compensação de temperatura para operação entre -40ºC a +65ºC. Cada cavidade tem loops prateados e hastes de afinação prateadas.

Artigo NENHUM.:
MN-T-SGQ-450M-350W-4
O Tempo De Chumbo:
Based on exact quantity
Origem Do Produto:
Hefei , China
Marca:
Maniron
Porto De Embarque:
Shanghai , Ningbo , Shenzhen....
Cor:
Silver
MOQ:
1

Inquérito agora

Detalhes Dos Produtos

Duplexador UHF de 4 cavidades com rejeição de passagem

Duplexador de 4 cavidades UHF 350W 400-490MHz ，N Fêmea, Tx para Rx Split 5.0MHz,
457.000 / 462.000

● Especificações:

Número de produto	MN-T- SGQ-450M-350W-4C
Especificações Eletricas
Canal	Passa-baixa (RX)	Passa-alta (TX)
Alcance de frequência	A frequência pode ser feita dentro da faixa de 400 ~ 520 MHz
Separação RX-TX	5MHz (por exemplo RX=433MHz, TX=438MHz )
	Separação RX-TX mais estreita 2 MHz, 3 MHz, 4 MHz disponível. A separação RX-TX mais próxima, a perda de inserção será mais alta, o isolamento será mais baixo. Se a sua frequência RX-TX estiver muito próxima uma da outra, sugerimos que você use um duplexador de 6 ou 8 cavidades.
Perda de inserção	Separação ≤1dB@5MHz	Separação ≤1dB@5MHz
VSWR	≤1,2	≤1,2
Perda de retorno	≥20dB	≥20dB
Isolamento RX-TX	Separação ≥80dB@5MHz
Máx. Potência de entrada	350 W (CW)
Especificações Mecânicas
Temperatura de operação	-20 ℃ ～ +65 ℃
Tipo de conector	N-Fêmea , 50Ω
Dimensões	410mm360mm110mm
Tamanho de envio	500mm440mm170mm
Peso líquido	6,5KG
Peso	8KG
Aparência	Cor prata

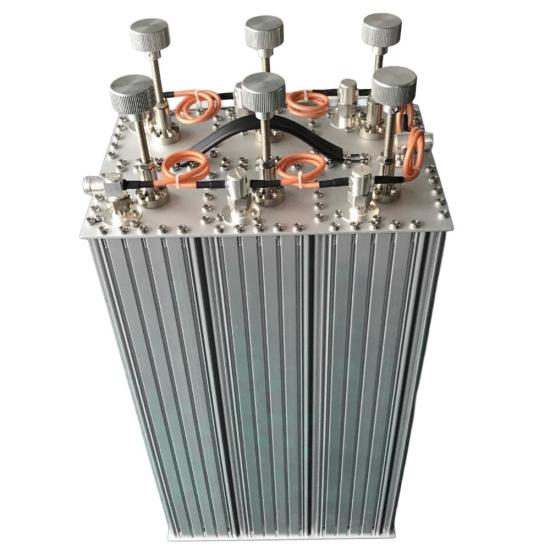

● Duplexador de 4 cavidades Figura :

● Curvas de resposta típicas na separação RX-TX de 5 MHz :
