VSWR RX baixo: 806-821 MHz TX: duplexador 851-866 MHz com conector N-fêmea

VSWR baixo RX: 806-821 MHz TX: duplexador 851-866 MHz com conector N-fêmea
  • Artigo NENHUM.:

    MND-800-NF
  • Origem Do Produto:

    China
  • Marca:

    Maniron
  • Porto De Embarque:

    Shanghai/Shenzhen/Guangzhou
  • Cor:

    Silver Color
  • Detalhes Dos Produtos

Nome do Produto

Duplexer cobre a frequência 806-821MHz 851-866MHz com alto isolamento e baixo VSWR


características do produto

◆ Faixa de frequência ampla

◆ Baixo VSWR & Alto Isolamento

◆ Instalação Simples


Especificações Técnicas & Mecânicas

TETRA

Item

RX

TX

Faixa de freqüência (MHz)

806-821

851-866

Perda de inserção(dB)

≤1.6

≤1.6

Ondulação(dB)

≤0.6

0.6

VSWR

1.2

1.2

Atenuação

(dB)

≥75 @ DC -768MHz

≥68 @ 768 786 MHz

≥23 @ 786 803 MHz

≥23 @ 824 841 MHz

≥73 @ 841 851 MHz

≥90 @ 851 866MHz

≥75 @ 866 12750 MHz

934-960 MHz 、 1710-1785 MHz 、 1805-1920 MHz 、 1920-1980 MHz 、 2010-2025 MHz 、 2110-2170 MHz 、 2300-2690 MHz 、 3300-3600 MHz)

≥75 @ DC -806MHz

≥90 @ 806 -821MHz

≥23 @ 821-848.5 MHz

≥23 @ 868.5MHz -885MHz

≥60 @ 885MHz 1710 MHz

≥75 @ 1710-12750MHz

1710-1785 MHz 、 1805-1920 MHz 、 1920-1980 MHz 、 2010-2025 MHz 、 2110-2170 MHz 、 2300-2690 MHz 、 3300-3600 MHz)

Supressão de posição harmônica do sinal principal > 45dB

I solação (dB)

90@(Tx-Rx)

Máx.Entrada Potência (W) / cada porta

WCDMA PAR = 8dB 30 (Média)30 0 (pico) : cada porta de entrada

20 (Média)20 0 (pico) : Porta BID

5 (Média)5 0 (pico) : porta de saída

PIM (dBc)

145 @ 2 ×43 dBm

Porta FWD (dB)

40 ±3@ 806 MHz 866 MHz (Tx- FWD)

Impedância(Ω)

50

N um of Ports

Porta de entrada 1 (Tx) 、 Porta de saída 2 (Rx \ FWD) 、 Porta BID 1 (ANT)

Operativo Temp.()

-40 ~ 85

Taxa de IP

IP68

Pesokg

≤3

Conectores

N-K FORMIGATxRx ; SMA-K (FWD)

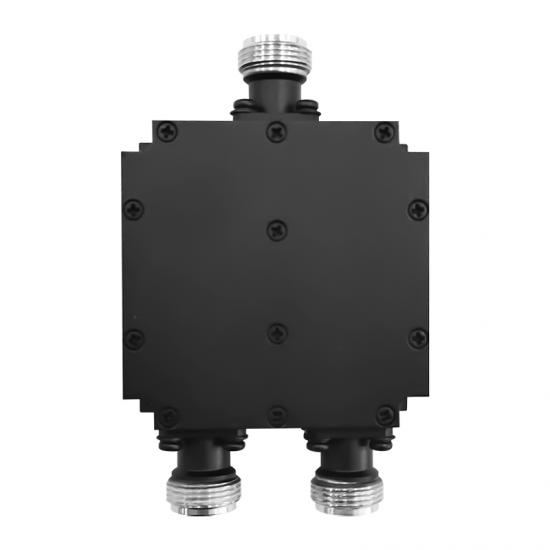

Imagem do produto
