Nome do produto
Conector macho SMA DC-6GHz foi projetado para atender às crescentes necessidades de desempenho de equipamentos de rede móvel
Características do produto
Conector RF tem baixo PIM, baixo VSWR e excelente casamento de impedância, alta frequência. De DC a 6 GHz. É amplamente utilizado para IBS DAS.
Especificações Técnicas e Mecânicas
DADOS ELÉTRICOS
Impedância
50Ω
Faixa de frequência (para interface do conector)
6 GHz
Tensão dielétrica suportável (ao nível do mar)
≥
750-1500 V, 50 Hz (dependendo do cabo)
Tensão de trabalho (ao nível do mar)
≥
250-500V,50Hz (nível do mar) /
≥
65-125 V, 50 Hz (Altura 21000 M)
Resistência de isolamento
≥
5000 mΩ
Resistência de contato
Condutor interno:
≤
3mΩ
Condutor externo:
≤
2,5 mΩ
Vazamento de RF (2-3 GHz)
Flexível:
≥
60 dB
Cabo semi-rígido:
≥
100 dB
DADOS MECÂNICOS
Torque da porca de acoplamento
0,8 Nm--1,1 Nm / 7,1 pol.lbs--9,7 pol.lbs
Força de retenção da porca de acoplamento
≥
270N / 60,7 libras
Contato cativação axial
≥
27N / 6,1 libras
Durabilidade (acasalamentos)
≤
500
DADOS AMBIENTAIS
Faixa de temperatura
-65°C a +165°C
DADOS MATERIAIS
Corpos, contatos externos
Cobre-berílio - revestimento de Au
Aço inoxidável--Passivação
Latão - Revestimento em liga ternária / Au
Bronze fosforoso -- Revestimento de Au
Contatos de pinos
Latão/cobre berílio - revestimento de Au
Contatos de soquete
Cobre-berílio / Bronze fosforoso - Revestimento em Au
Virolas de crimpagem
Latão--revestimento de Au
Isolador
PTFE
Juntas
Borracha de silicone

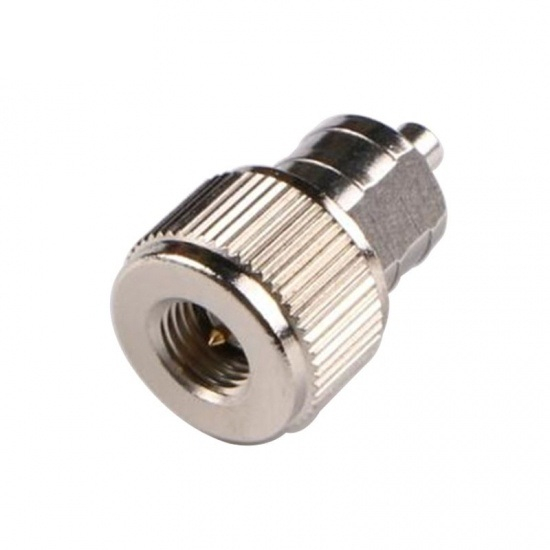

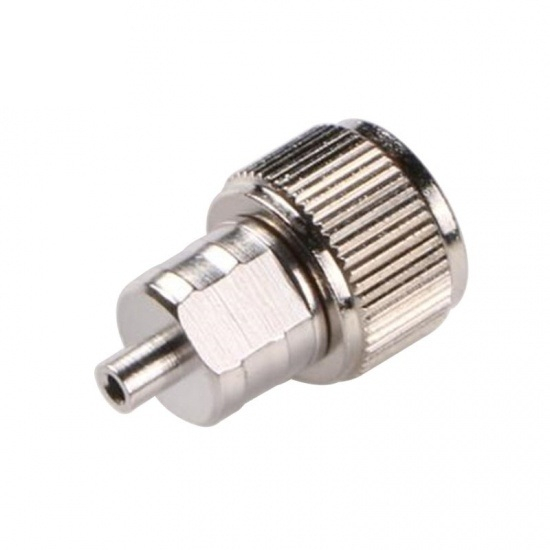

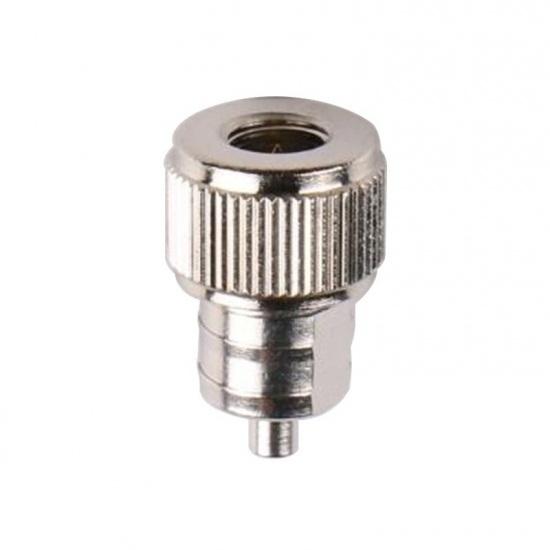

Imagem do produto
