Conector coaxial RF DIN macho de 7/16" para cabo superflexível de 1/2".

O conector coaxial macho RF DIN 7/16 possui baixa ROE (Relação de Ondas Estacionárias) e excelente casamento de impedância, suportando classificações de PIM de -105/-120/-150dBc e sendo amplamente utilizado em projetos IBS (Infraestrutura Baseada em Sistemas).

Artigo NENHUM.:
MNRC-1/2FC-DMS
Origem Do Produto:
China
Porto De Embarque:
Shanghai/Ningbo/Shenzhen

Inquérito agora

Detalhes Dos Produtos

Visão geral do produto

O MPRC-1/2FC-DMS É um conector RF macho DIN 7/16 de alto desempenho projetado para Cabos coaxiais flexíveis de 1/2" Operando a partir de CC a 6 GHz Este conector oferece estabilidade elétrica excepcional com baixa perda de inserção (≤0,3dB) e excelente adaptação de impedância. Projetado para atender às suas necessidades. IEC 61169-35 Em conformidade com os padrões, apresenta uma construção robusta em latão e isolamento em PTFE de alta qualidade, tornando-a uma escolha confiável para sistemas de antenas externas e ambientes de transmissão de alta potência sob temperaturas extremas.

Especificações técnicas e mecânicas

Modelo nº.	MPRC-1/2FC-DMS
Interface	De acordo com a norma IEC 61169-35
Elétrica	Impedância Característica	50 ohm
	Faixa de frequência	DC-6 GHz
	Perda de inserção	≤ 0,3 dB
	Resistência dielétrica	≥ 5000 M ohms
	Resistência de contato	Centro ≤ 3M ohms / Externo ≤ 2M ohms
	VSWR	≤ 1,20
	Faixa de temperatura	-55 a +125 ℃
Mecânico	Durabilidade	≥ 500 ciclos de acasalamento
	Material do corpo / Revestimento	Latão / Níquel ou Liga Tripla
	Isolador	PTFE
	Condutor central	Revestimento de bronze fosforoso / prata
	Porca de acoplamento	Revestimento de latão/níquel
	Compatibilidade de cabos	Cabo de alimentação flexível de 1/2"

Perguntas frequentes

P1: Quais são as vantagens de uma faixa de frequência de 6 GHz para um conector DIN?: A: A maioria dos conectores DIN padrão opera até 3 GHz. Compatível com até 6 GHz Isso torna esse conector adequado para aplicações 5G sub-6GHz de alta frequência, comunicações via satélite e backhaul de dados de alta velocidade, onde a integridade do sinal em bandas mais altas é fundamental.
Q2: Por que a faixa de temperatura de -55 a +125 ℃ é significativa?: A: Essa ampla faixa de temperatura garante que o conector possa operar em ambientes extremos , desde condições árticas até instalações em desertos com altas temperaturas ou aplicações industriais onde o equipamento gera uma carga térmica significativa.
P3: Como uma baixa perda de inserção (≤0,3dB) beneficia meu sistema de RF?: A: Baixo Perda de inserção Significa que muito pouca potência do sinal é dissipada como calor dentro do conector. Isso garante que o sinal máximo possível chegue à antena, melhorando a cobertura geral do sistema e a eficiência energética.
Q4: Qual a diferença entre o revestimento Tri-Alloy e o revestimento de níquel para a carroceria?: A: Embora o níquel seja durável, Tri-liga (Bronze Branco) É não magnético. O uso de revestimento não magnético reduz significativamente a intermodulação passiva (PIM), tornando-o a escolha preferida para estações base celulares multicarrier modernas.
Q5: Este conector é compatível com cabos Superflexíveis de 1/2"?: A: Este modelo específico foi projetado para 1/2" Flexível (Padrão) Cabos de alimentação. Se estiver usando cabo Superflexível (corrugado anular) de 1/2", verifique se o mecanismo de fixação interno é compatível ou entre em contato conosco para obter a versão Superflex específica.

Imagens detalhadas do produto

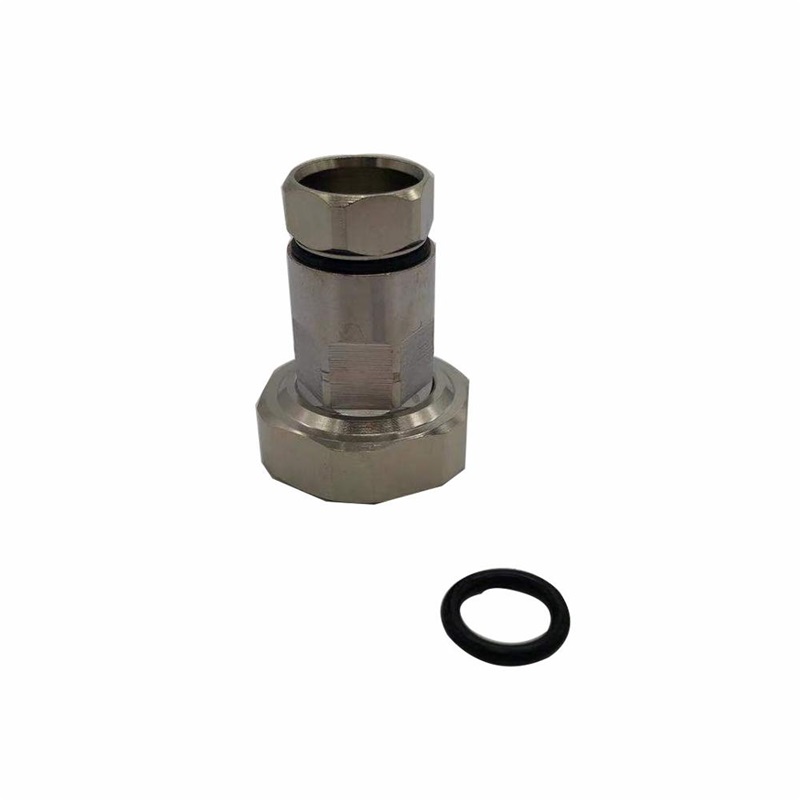

7/16 male RF DIN plug coaxial connector

7/16 male RF DIN coaxial connector for 1/2
