Visão geral do produto

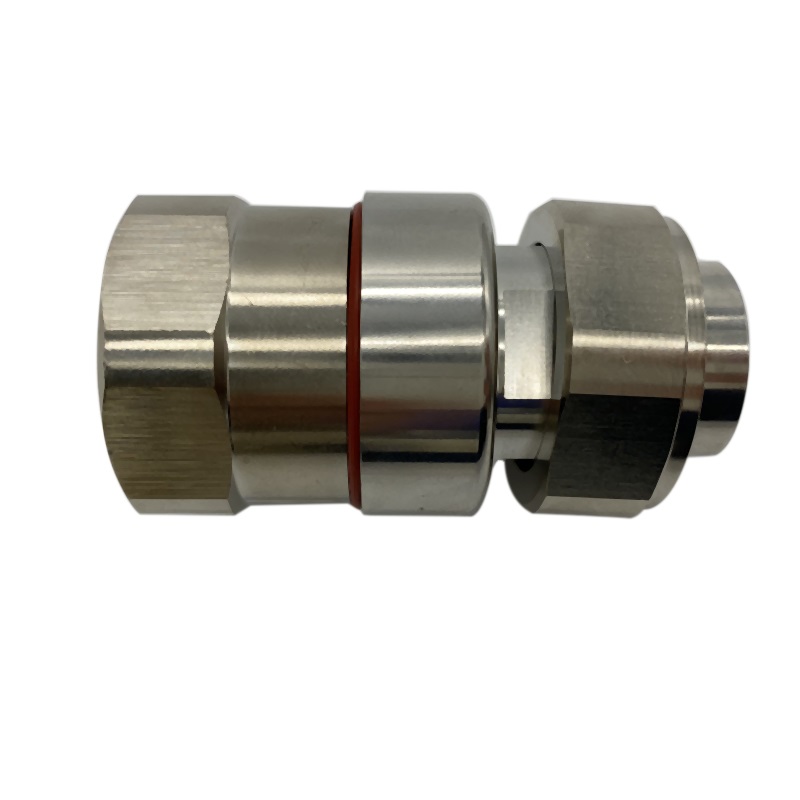

O MNC-7/8-DM é um premium 7/16 DIN Macho Conector coaxial projetado especificamente para Cabos de alimentação de 7/8" Conhecido por sua construção robusta e excelente capacidade de gerenciamento de energia, este conector é uma escolha padrão para estações base de alta capacidade e soluções para ambientes internos (IBS). Ele oferece um desempenho excepcional. Baixa ROE (Relação de Ondas Estacionárias) de ≤1,10 e excelente adaptação de impedância em toda a extensão do DC-3GHz alcance. Com sua alta tensão de resistência dielétrica e desempenho PIM confiável, garante integridade de sinal estável em ambientes de RF de missão crítica.
Especificações técnicas e mecânicas
| Item de parâmetro | Detalhes da especificação |
|---|---|
| Número do modelo | MNC-7/8-DM |
| Padrão de interface | De acordo com a norma IEC 60169-4 |
| Faixa de frequência | DC - 3 GHz |
| VSWR | ≤ 1,10 |
| Tensão de rigidez dielétrica | ≥ 4000 V RMS, 50 Hz |
| Resistência dielétrica | ≥ 10000 M ohms |
| Resistência de contato | Centro ≤ 1,0 mΩ / Externo ≤ 0,30 mΩ |
| Material do corpo e revestimento | Revestimento em latão/liga tripla ou níquel |
| Material isolante | PTFE |
| Condutor central | Bronze fosforoso com revestimento de prata |
| Temperatura de operação | -40°C a +85°C |
Perguntas frequentes
- P1: Por que o conector DIN 7/16 é preferido para cabos de alimentação de 7/8"?
- A: O Interface DIN 7/16 É projetado para aplicações de alta potência e baixa perda. Quando usado com cabos de 7/8", oferece a integridade estrutural e a área de contato necessárias para lidar com grandes cargas de sinal, mantendo níveis extremamente estáveis de PIM e VSWR.
- Q2: Qual é a importância da tensão de rigidez dielétrica ≥ 4000V?
- A: Essa alta classificação de tensão garante que o isolamento interno do conector permaneça eficaz mesmo sob picos de alta potência. Isso evita arcos elétricos e falhas, o que é fundamental para a segurança e confiabilidade a longo prazo em estações base externas e linhas tronco internas de alta potência.
- P3: Como um VSWR ≤ 1,10 beneficia minha instalação de RF?
- A: A VSWR de ≤ 1,10 Indica uma excelente adaptação de impedância. Isso minimiza as reflexões do sinal de volta à fonte, maximizando a energia fornecida à antena e reduzindo a geração de calor no conector e no conjunto do cabo.
- Q4: É necessário o revestimento de prata (Ag) no condutor central?
- A: Sim. A prata possui a maior condutividade elétrica entre todos os metais. Revestimento de prata A presença de um eletrodo no condutor central reduz a resistência de contato (≤ 1,0 mΩ), o que é essencial para atingir os baixos índices de PIM exigidos pelas modernas redes 4G e 5G.
- Q5: Este conector pode ser usado em ambientes externos ou com alta umidade?
- A: Absolutamente. Com uma ampla faixa de temperatura ( -40°C a +85°C Com revestimento durável em Tri-Alloy ou níquel, é projetado para resistir à degradação ambiental. Quando devidamente selado, proporciona uma conexão resistente às intempéries e de longa duração para alimentadores externos.
