Visão geral do produto
O MNRC-1/2-DM é de alta potência Abraçadeira reta macho DIN 7/16 Conector RF projetado para Cabos coaxiais de 1/2" Com um mecanismo de acoplamento de rosca robusto, esta série 7/16 (DIN) foi projetada especificamente para aplicações que exigem alta capacidade de potência, como sistemas de transmissão, monitoramento de radar e infraestrutura de estações base. Baixa ROE (Relação de Ondas Estacionárias) de ≤1,10 Com excelentes propriedades de vedação, garante atenuação mínima e baixa intermodulação (PIM) em ambientes de frequência multibanda. Este conector oferece uma solução econômica e altamente confiável para aplicações críticas de comunicação por micro-ondas.
Especificações técnicas e mecânicas
| Item de parâmetro | Detalhes da especificação |
|---|---|
| Número do modelo | MNRC-1/2-DM |
| Padrão de interface | De acordo com a norma IEC 60169-4 |
| Impedância Característica | 50 ohm |
| Faixa de frequência | DC - 3 GHz |
| Tensão de rigidez dielétrica | ≥ 4000 V RMS, 50 Hz, ao nível do mar |
| Resistência dielétrica | ≥ 10000M ohms |
| Resistência de contato | Centro ≤ 1,0 mΩ / Externo ≤ 0,30 mΩ |
| VSWR | ≤ 1,10 |
| Durabilidade (Ciclos de Acoplamento) | ≥ 500 ciclos |
| Material do corpo e revestimento | Revestimento em latão/níquel ou tri-liga |
| Material isolante | PTFE |
| Condutor central | Revestimento de bronze fosforoso ou prata |
| Porca de acoplamento | Latão Ni |
| Faixa de temperatura | -40°C a +85°C |
Perguntas frequentes
- P1: Por que a interface 7/16 DIN é preferida para estações de transmissão e estações base?
- A: O Conector DIN 7/16 É fisicamente maior e mais robusto do que os conectores tipo N, permitindo lidar com níveis de potência muito mais elevados e proporcionar um desempenho de intermodulação (PIM) superior. Seu acoplamento rosqueado garante uma vedação hermética, essencial para transmissores de alta potência em ambientes externos.
- Q2: Qual é o benefício de uma tensão de rigidez dielétrica ≥ 4000V nesta série?
- A: A 4000V RMS Essa classificação indica uma excepcional resistência de isolamento. Em sistemas de transmissão de alta potência e sistemas de lançamento de televisão, isso evita rupturas elétricas e arcos elétricos, garantindo a segurança e a continuidade da transmissão de sinal sob altas tensões de pico.
- Q3: Como uma ROE (Relação de Ondas Estacionárias) ≤ 1,10 afeta a eficiência do meu sistema?
- A: A Baixa ROE (≤ 1,10) Significa uma eficiência de adaptação de impedância extremamente alta. Isso reduz a quantidade de energia refletida de volta para a fonte, maximizando a transmissão do sinal para a antena e evitando a geração de calor que poderia danificar o cabo de alimentação ou o transmissor.
- Q4: Por que é utilizado revestimento de Ag (prata) no condutor central?
- A: A prata oferece a maior condutividade elétrica entre todos os metais. Revestimento de prata Com o contato central de bronze fosforoso, conseguimos uma resistência de contato mínima (≤ 1,0 mΩ), o que é essencial para manter baixa atenuação e reduzir a intermodulação passiva (PIM).
- Q5: Este conector pode ser usado em sistemas de comunicação por radar e micro-ondas?
- A: Absolutamente. Seu design mecânico robusto, alta confiabilidade e excelente desempenho de blindagem o tornam ideal para monitoramento por radar e enlaces de micro-ondas , onde a integridade e a durabilidade do sinal em condições climáticas extremas (de -40°C a +85°C) são fundamentais.

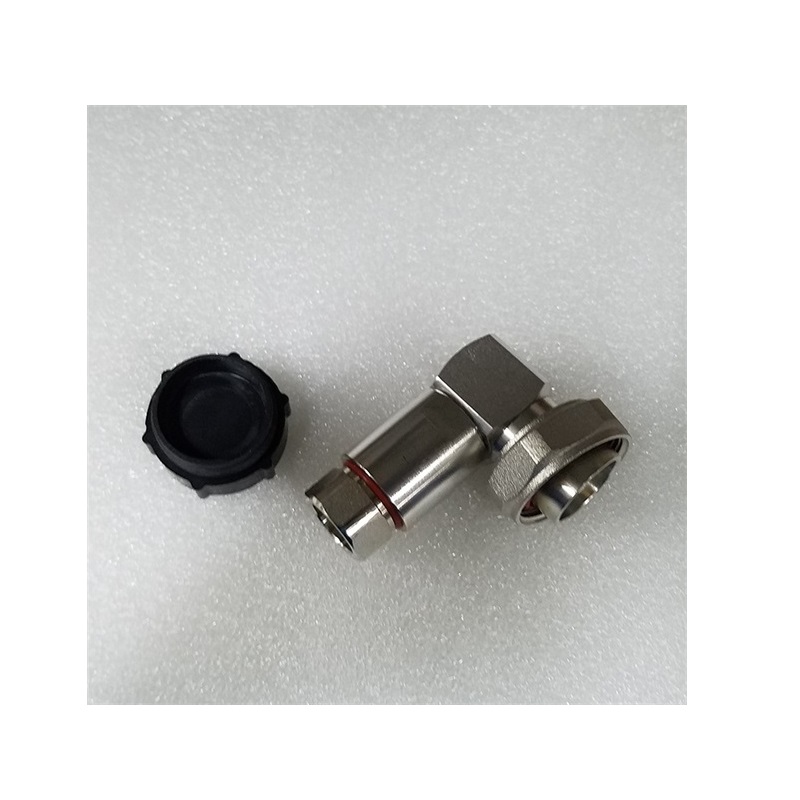

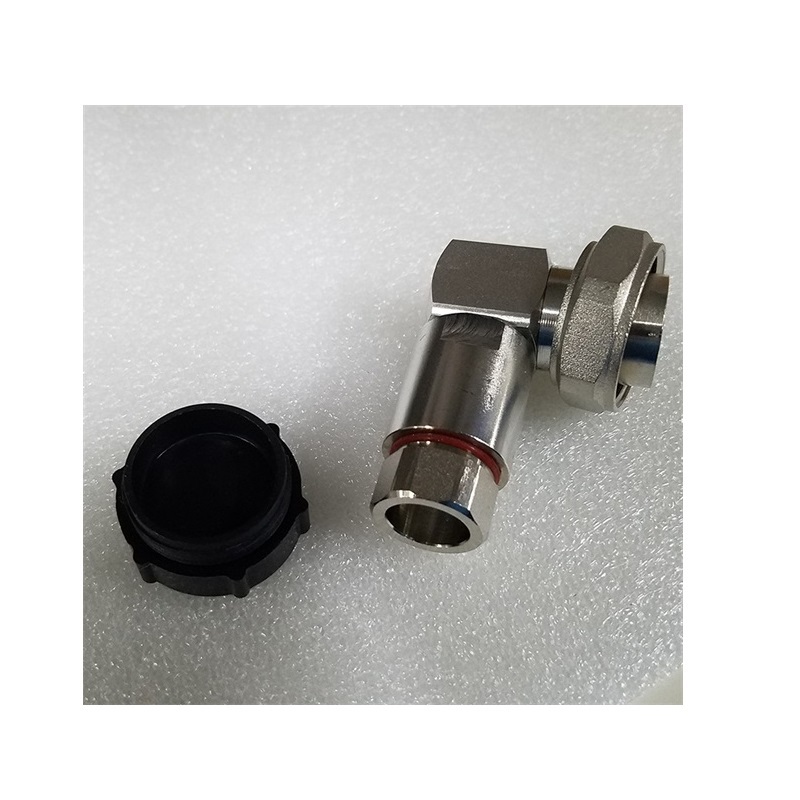

Imagens detalhadas do produto
