Nome Do Produto

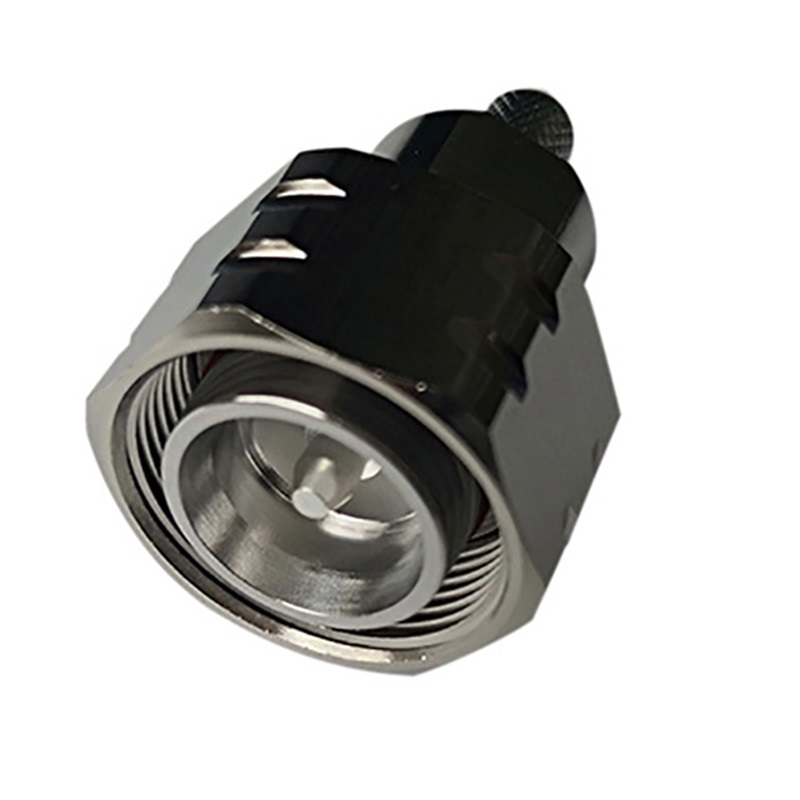

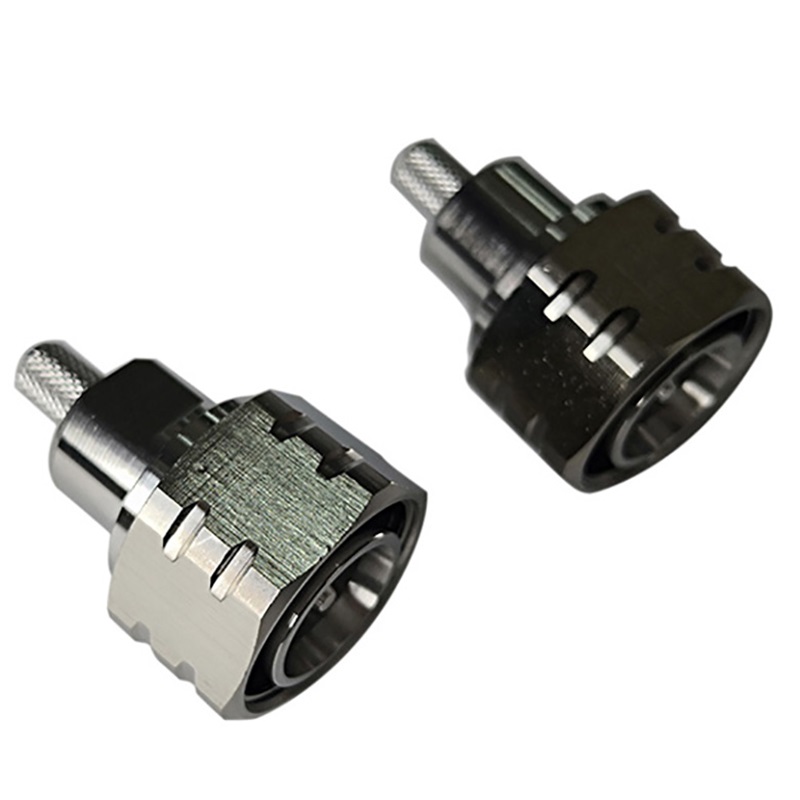

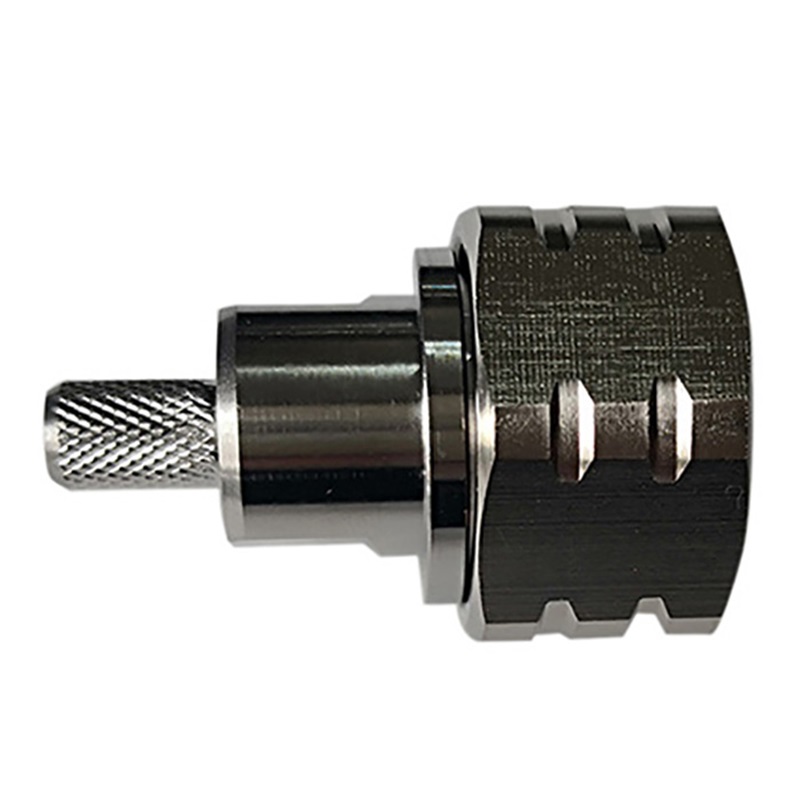

4.3-10-Conector Macho a série é projetado para atender as crescentes necessidades de desempenho de rede móvel, equipamentos e.g. para se conectar a RRU para a antena.O pequeno tamanho e baixo peso destes conectores de fazer justiça para a miniaturização de componentes de rede de rádio móvel.Três diferentes mecanismos de acoplamento da ficha conectores de parafuso,quick-lock/push-pull e mão-de parafuso são os tipos de acoplagem com todos os conectores jack.
Características Do Produto
RF conector coaxial, 4.3-10 conector macho é Baixo VSWR e excelente impedância de correspondência
Técnico E Especificações Mecânicas
Modelo Não. |
MNC-43/10M-J240 |
|
Interface |
De acordo com a norma IEC 61169-54 |
|
Elétrica |
Impedância Característica |
50 ohm |
Gama De Frequência |
DC-3 ghz |
|
Dielectrica Tensão |
≥2500V RMS,50Hz,ao nível do mar |
|
Dieléctrica Resistência |
≥5000M ohms |
|
Resistência De Contato |
Centro de Contacto≤1,0 M ohms Contato exterior≤1,0 M ohms |
|
VSWR |
≤1.12 |
|
PIM |
≤-160dBc |
|
Perda De Inserção |
≤0,1 dB |
|
Mecânica |
Durabilidade |
Ciclos de acasalamento≥100 |
O Material e o chapeamento |
Corpo |
Latão Níquel ou Tri-Liga |
Isolador |
PTFE |
|
Condutor Center O Condutor Center |
Phosphor Bronze ou Ag |
|
Porca De Acoplamento |
Brassi Ni |
|
Temp |
-40~+85 |
Desenho mecânico (mm)
