RF coaxial connector 1/2 Male Right Angle

Conector coaxial RF macho de 1/2" em ângulo reto

O conector coaxial RF de 1/2" macho em ângulo reto possui baixa ROE (Relação de Ondas Estacionárias) e excelente casamento de impedância, suportando classificações de PIM (Intermodulação Potencial) de -105/-120/-150dBc e sendo amplamente utilizado em projetos IBS (Infraestrutura Baseada em Sistemas).

Artigo NENHUM.:
MNC-1/2-NMR
Origem Do Produto:
China
Porto De Embarque:
Shanghai/Ningbo/Shenzhen

Inquérito agora

Detalhes Dos Produtos

Visão geral do produto

O MNC-1/2-RMN é de alta precisão Conector macho tipo N em ângulo reto Conector coaxial RF projetado para Cabos flexíveis ou superflexíveis de 1/2" Projetado para desempenho máximo em Soluções para Ambientes Internos (IBS), ele suporta uma faixa de frequência de CC a 3 GHz Este conector possui um design em ângulo reto, sendo ideal para instalações em espaços reduzidos onde a curvatura do cabo é limitada. Com um Baixa ROE (Relação de Ondas Estacionárias) de ≤1,15 Com revestimento premium Tri-Alloy, garante excelente adaptação de impedância e durabilidade a longo prazo em infraestruturas críticas de telecomunicações.

Especificações técnicas e mecânicas

Item de parâmetro	Detalhes da especificação
Número do modelo	MNC-1/2-RMN
Padrão de interface	De acordo com a norma IEC 60169-16
Faixa de frequência	DC - 3 GHz
Impedância Característica	50 Ohm
VSWR	≤ 1,15
Resistência dielétrica	≥ 5000 M ohms
Resistência de contato	Resistência interna ≤ 1,0 mΩ / Resistência externa ≤ 0,25 mΩ
Ciclos de acasalamento (durabilidade)	≥ 500 vezes
Material do corpo e revestimento	Revestimento em latão/liga tripla ou níquel
Material isolante	PTFE (Teflon)
Temperatura de operação	-40°C a +85°C

Perguntas frequentes

P1: Quando devo escolher um conector de ângulo reto (AR) em vez de um reto?: UM: Conectores de ângulo reto São essenciais em espaços confinados, como dentro de gabinetes de equipamentos pequenos ou ao passar cabos de 1/2" em curvas acentuadas. Eles evitam a tensão excessiva de flexão do cabo, que pode danificar sua estrutura interna e degradar o desempenho do sinal.
Q2: Como uma baixa ROE (≤ 1,15) afeta a eficiência do sistema?: A: A Baixa ROE (Relação de Ondas Estacionárias) Significa reflexão mínima do sinal no ponto de conexão. Isso garante que a potência máxima seja transmitida do transmissor para a antena, reduzindo a perda de energia e evitando o acúmulo de calor que pode danificar componentes de radiofrequência sensíveis.
P3: Este conector tipo N é compatível com diferentes tipos de cabos?: A: Este modelo específico foi projetado para Cabos coaxiais de 1/2" Proporciona uma terminação segura e resistente às intempéries, estando em conformidade com as normas. IEC 60169-16 padrão, garantindo compatibilidade com todas as interfaces fêmea tipo N padrão.
Q4: Quais são os benefícios do revestimento Tri-Alloy no corpo do conector?: UM: Revestimento de tri-liga (Geralmente uma mistura de cobre, estanho e zinco) oferece condutividade elétrica e resistência à corrosão superiores em comparação com o revestimento de níquel padrão. Também ajuda a manter um nível de intermodulação passiva (PIM) mais baixo ao longo do tempo.
Q5: Este conector suporta temperaturas externas extremas?: A: Sim. Com uma faixa de temperatura operacional de -40°C a +85°C Com isolamento de PTFE de alta qualidade, foi projetado para funcionar de forma confiável tanto em ambientes externos adversos quanto em ambientes internos de sistemas de isolamento térmico.

Imagens detalhadas do produto

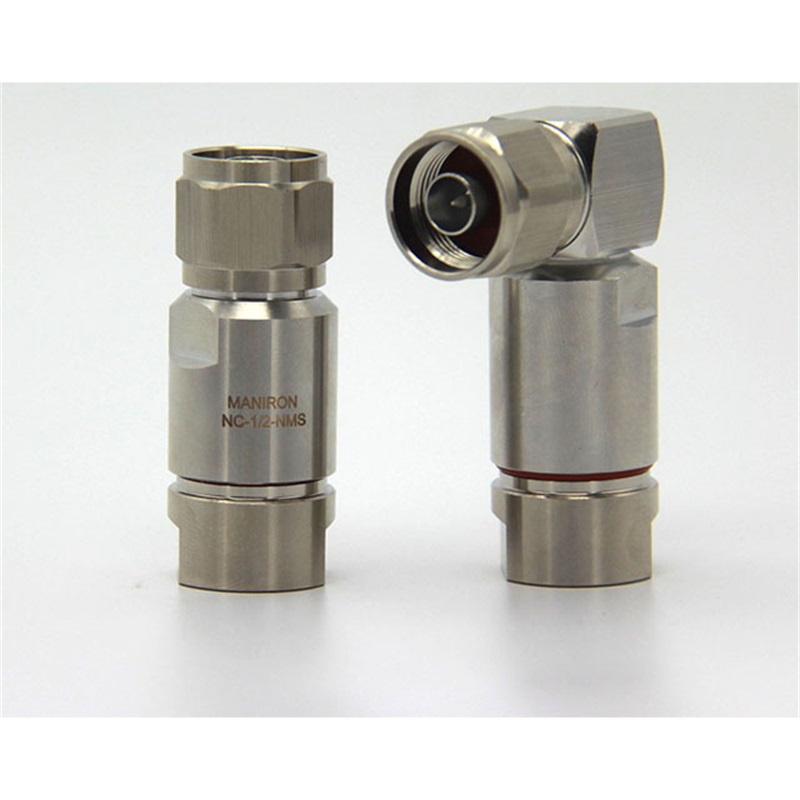

RF coaxial connector 1/2" Male Right Angle
