Visão geral e recursos do produto
O MNL-DC-XXdB-642-41F-161dBc é de nível profissional Acoplador direcional de baixo PIM Projetado para redes de telecomunicações de alto desempenho. Operando a partir de 617 a 4200MHz Ele oferece acoplamento plano e alta diretividade nas bandas de segurança pública e 5G NR. Com uma classificação PIM ultrabaixa de -161dBc e IP65 Com sua proteção, este acoplador é a escolha ideal para Sistemas de Antenas Distribuídas (DAS) tanto internos quanto externos, garantindo distribuição de energia estável e reflexão mínima do sinal.
- Cobertura de banda ultralarga: 617-4200MHz para implantação de 2G, 3G, 4G LTE e 5G NR.
- PIM extra baixo: ≤ -161dBc (617-2700MHz) para comunicação livre de interferências.
- Alta diretividade e isolamento: Controle otimizado do caminho do sinal para IBS de alta capacidade.
- Construção robusta: Classificação IP65, acabamento preto e conectores fêmea 4.3-10 para uso confiável em campo.
Especificações técnicas e mecânicas
| Modelo nº. | MNL-DC-XXdB-642-41F-161dBc (xx refere-se ao valor de acoplamento) | ||||||||
| Frequência (MHz) | 617 - 4200 MHz | ||||||||
| Acoplamento (dB) | 5dB | 6dB | 7dB | 8dB | 10dB | 13dB | 15dB | 20dB | 30dB |
| Tolerância de acoplamento. | ±1,2 dB | ±1,2 dB | ±1,2 dB | ±1,3dB | ±1,4dB | ±1,4dB | ±1,5 dB | ±1,5 dB | ±1,8dB |
| Perda de isolamento (dB) | 2,2 dB | 1,75 dB | 1,4 dB | 1,3 dB | 1,1 dB | 0,7 dB | 0,5 dB | 0,3 dB | 0,3 dB |
| Diretividade (dB) | ≥18dB | ≥18dB | ≥18dB | ≥18dB | ≥18dB | ≥18dB | ≥18dB | ≥18dB | ≥15dB |
| VSWR | ≤ 1,35 | ||||||||
| PIM (dBc) | ≤ -161 dBc a 617-2700 MHz | ||||||||
| Potência média | 200W | ||||||||
| Conector | 4,3-10 Feminino | ||||||||
| Aplicativo | Uso interno e externo, IP65 | ||||||||
| Temperatura de trabalho. | -35°C a +65°C | ||||||||
| Outras informações | Cor: Preto | Impedância: 50 ohms | Umidade: 5%-95% | ||||||||
Perguntas frequentes (P&R)
- P1: Este acoplador é compatível com as bandas de frequência 5G Sub-6GHz?
- A: Sim. Abrange uma faixa ultralarga de 617 MHz a 4200 MHz, que inclui totalmente as bandas 5G n77 e n78, bem como as frequências LTE e de Segurança Pública.
- Q2: Qual é o significado da classificação PIM de -161dBc?
- A: Um PIM ultrabaixo de -161dBc garante que o acoplador gere ruído mínimo ao lidar com múltiplas frequências portadoras. Isso é essencial para manter altas velocidades de dados e reduzir a interferência em sistemas DAS 5G modernos.
- P3: Por que a "Diretividade" é um parâmetro importante para este produto?
- A: A diretividade indica a capacidade do acoplador de diferenciar entre sinais diretos e refletidos. Com diretividade ≥18dB, este produto garante o acoplamento preciso do sinal em uma única direção, protegendo a integridade do sistema.
- Q4: Este acoplador direcional pode ser instalado ao ar livre?
- A: Com certeza. Possui classificação IP65 e uma ampla faixa de temperatura de operação (de -35 °C a +65 °C), o que o torna adequado para telhados e outros ambientes externos onde a proteção contra poeira e umidade é necessária.
- Q5: Como o valor de acoplamento (dB) afeta a distribuição do meu sinal?
- A: Valores de acoplamento mais altos (por exemplo, 30 dB) resultam em menor perda de inserção na linha principal, mas enviam menos potência para a porta acoplada. Valores mais baixos (por exemplo, 5 dB) fornecem mais potência para a porta acoplada, mas causam mais perda na linha principal. Essa faixa de 10 opções permite um balanceamento preciso do sistema.

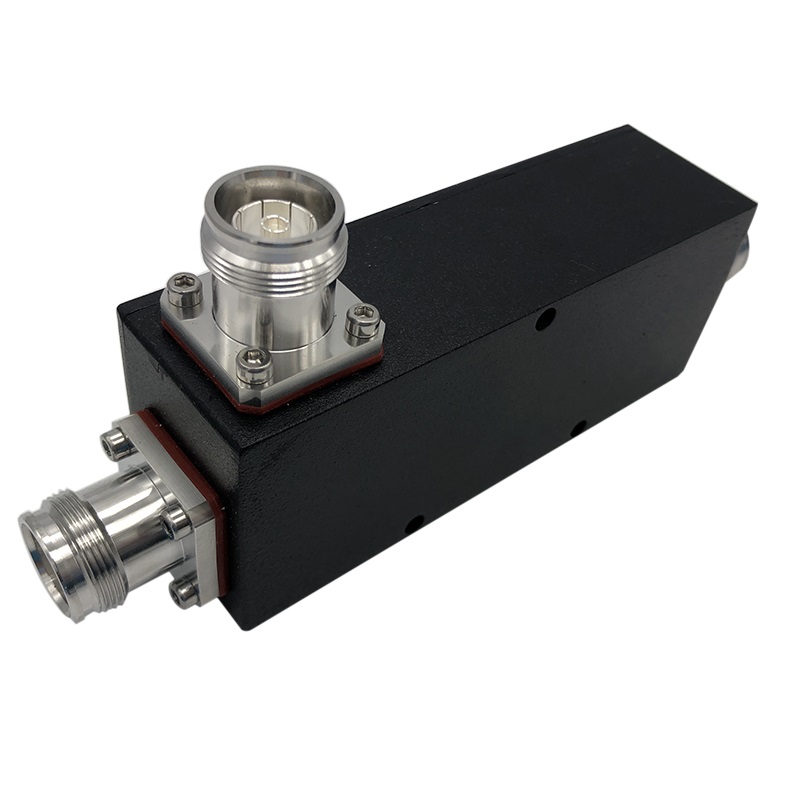

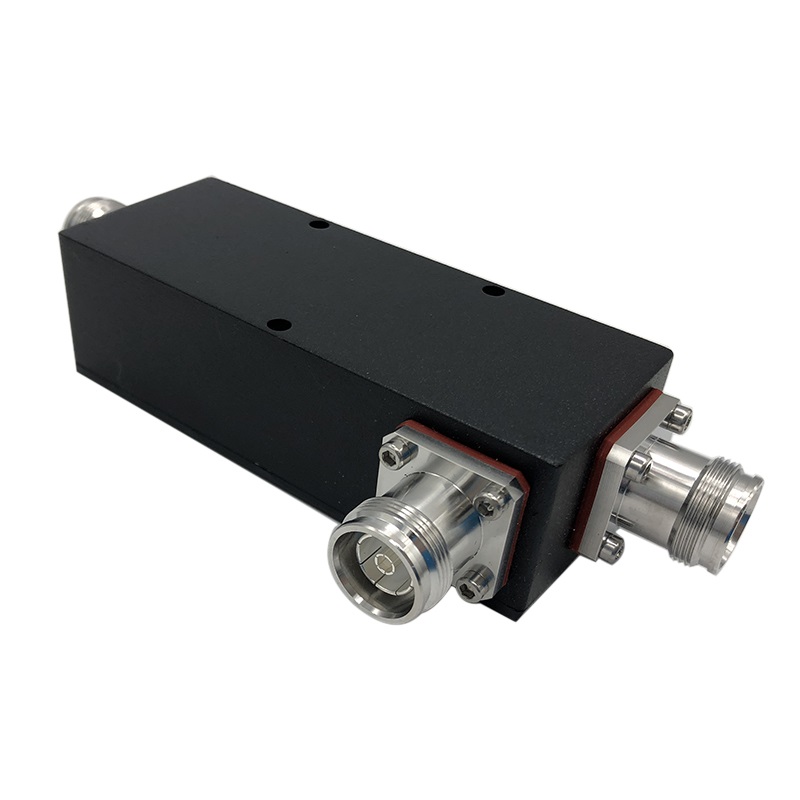

Desenhos mecânicos e imagens de produtos
