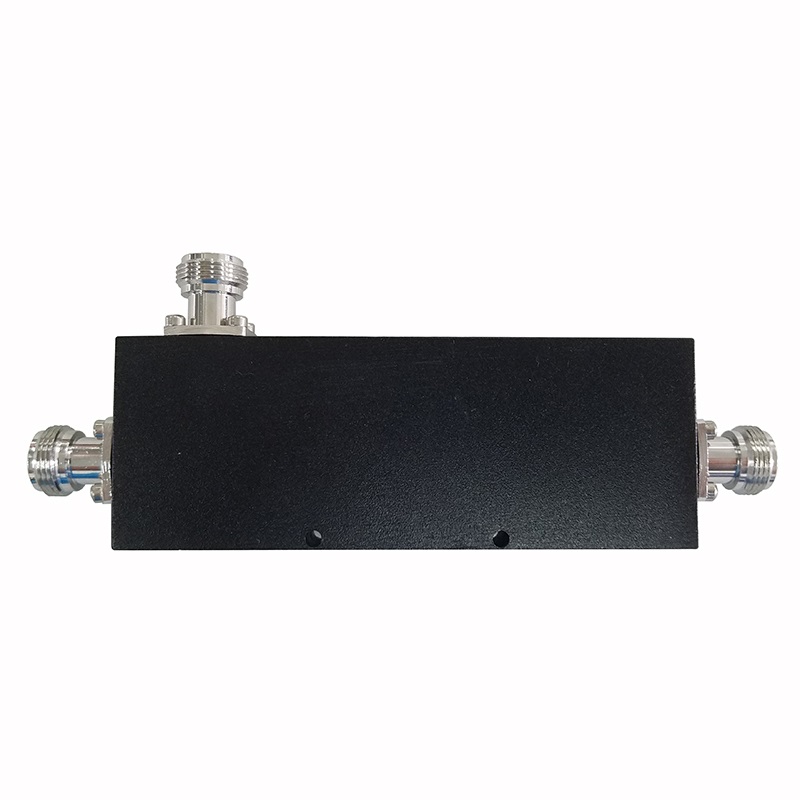

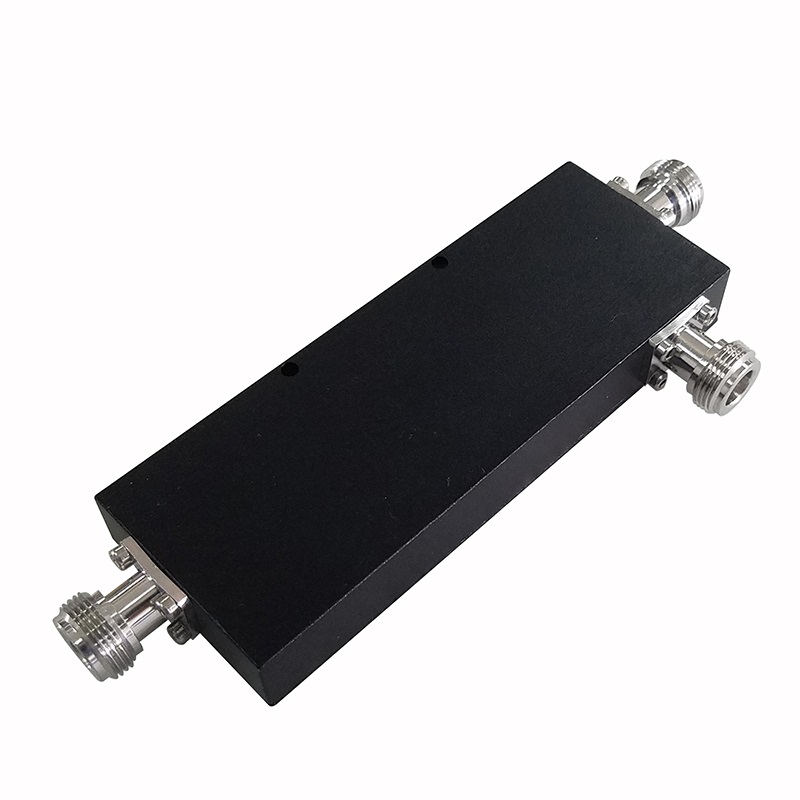

Visão geral do produto
O Acoplador direcional de 698-2700 MHz A série é um componente passivo de alto desempenho projetado especificamente para IBS, BTS e DAS Aplicações. Abrangendo todas as principais. 2G/3G/4G/LTE Esses acopladores, com suas inúmeras bandas, são projetados para amostrar sinais com alta precisão, mantendo baixa perda de inserção. Com uma classificação PIM excepcional de ≤-150dBc Com uma potência robusta de 200 W, são a solução ideal para uma distribuição de sinal confiável em infraestruturas de telecomunicações modernas.
Especificações técnicas e mecânicas
| Modelo nº. | YF-DC-727-150-04 | YF-DC-727-150-06 | YF-DC-727-150-07 | YF-DC-727-150-10 |
|---|---|---|---|---|
| Frequência (MHz) | 698-2700 | |||
| Acoplamento (dB) | 3 / 4,8 | 6 | 7 | 10 |
| Perda de Inserção (dB) | 3,5 / ≤2,85 | ≤1,95 | ≤1,45 | ≤0,8 |
| Precisão (dB) | ±0,8 | ±0,8 | ±0,8 | ±1,0 |
| Isolamento (dB) | 22 / ≥25 | ≥26 | ≥27 | ≥28 |
| VSWR | ≤1,25 | |||
| PIM (dBc) | ≤-150dBc a 2x43dBm | |||
| Potência nominal (W) | 200W (média) | |||
| Impedância | 50 Ω | |||
| Tipo de conector | N-Feminino | |||
| Cor | Preto | |||
| Temperatura de operação | -35°C ~ +65°C | |||
| Peso líquido | 0,25 kg | |||
| Aplicativo | Interior | |||
| Umidade | 5% - 95% | |||
Perguntas frequentes
- Q1: Quais são as principais aplicações dessas instruções? todos os acopladores?
- A: Eles são essenciais para Soluções para Edifícios (IBS) , Estações Rádio-Base (ERB) e Sistemas de Antenas Distribuídas (DAS). Eles permitem a amostragem e distribuição precisas de sinais em redes celulares 2G, 3G, 4G e LTE.
- P2: Por que a classificação PIM de -150dBc é crítica para implantações DAS?
- A: A Baixa intermodulação passiva (≤-150dBc) A classificação é vital para minimizar a interferência dentro do sistema. Isso garante altas taxas de dados, qualidade de voz nítida e capacidade máxima da rede em ambientes internos com múltiplas operadoras.
- Q3: Como o valor de acoplamento afeta o projeto do meu sistema?
- A: Valores de acoplamento diferentes permitem que os engenheiros equilibrem os níveis de sinal em todo o edifício. Valores de acoplamento mais altos resultam em menor perda de inserção na linha principal, o que é útil para longas distâncias de sinal em uma configuração em cadeia.
- Q4: Este acoplador suporta sinais de alta potência?
- A: Sim, suporta uma potência média de 200W Essa alta capacidade de gerenciamento de potência torna o produto adequado para implantação próximo a equipamentos BTS de alta potência, sem o risco de degradação dos componentes.
- Q5: Para quais condições ambientais este produto foi projetado?
- A: Otimizado para aplicações internas Possui uma ampla faixa de temperatura operacional, de -35°C a +65°C, e suporta níveis de umidade de 5% a 95%, garantindo um desempenho confiável em diversos climas de edifícios.
