Nome do Produto
617-4200MHz baixo PIM -161dBc acoplador direcional rf
O baixo PIM direcional fornecer acoplamento plano de um caminho de sinal para outro com diretividade (em uma direção apenas) e baixo VSWR. Com o design exclusivo de PIM desempenho e manuseio de energia, acopladores direcionais rfofertas -161dBc extra baixo PIM e em toda a urtra faixa de frequência (617-4200 MHz) abrange a segurança pública e 5G Bandas.
características do produto
◆ com ampla banda de frequência
◆ 2G / 3G / 4G / LTE / 5G cobertura
◆ baixa passiva Intermodulação
◆ baixo VSWR & perda de inserção
◆ alto isolamento, interior & Externo, aplicação IP65
◆ amplamente utilizado para Na construção soluções
técnico e mecânico especificações
modelo nº | MNL-DC-XXdB-642-41F-161dBc (xx refere-se ao valor do acoplamento) | ||||||||
Freq (MHz) | 617-4200MHz | ||||||||
Acoplamento (dB) | 5dB ± 1,2dB | 6dB ± 1,2dB | 7dB ± 1,2dB | 8dB ± 1,3dB | 10dB ± 1.4dB | 13dB ± 1.4dB | 15dB ± 1.5dB | 20dB ± 1.5dB | 30dB ± 1.8dB |
inserção Perda (dB) | 2,2dB | 1,75dB | 1,4dB | 1,3dB | 1.1dB | 0,7dB | 0,5dB | 0,3dB | 0,3dB |
Diretividade (dB) | ≥18dB | ≥18dB | ≥18dB | ≥18dB | ≥18dB | ≥18dB | ≥18dB | ≥18dB | ≥15dB |
VSWR | ≤1,35 | ||||||||
PIM (dBc) | ≤-161dBc @ 617-2700MHz | ||||||||
potencia média | 200W | ||||||||
impedância | 50 ohm | ||||||||
| conector | 4,3-10 fêmea | ||||||||
| cor | Preto | ||||||||
| trabalhando Temperaturaeg) | -35 ~ + 65 | ||||||||
| inscrição | interior & Externo, IP65 | ||||||||
| humidade relativa | 5% -95% | ||||||||

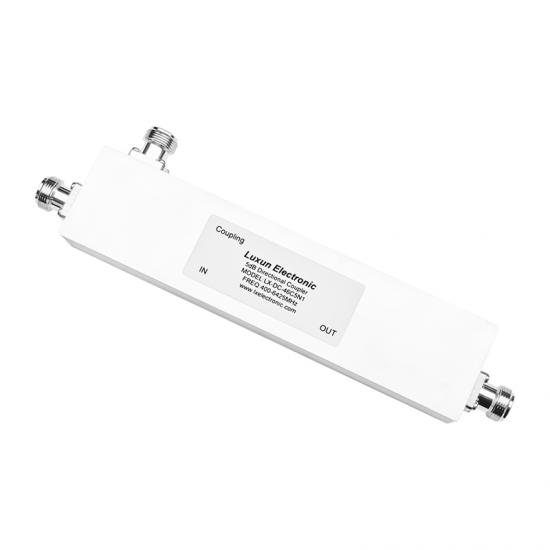

mecânica Desenho e produtos As fotos
