Visão geral do produto
O MNDC-8274-20-DF é um produto de alto desempenho Acoplador direcional de 20 dB Projetado para amostragem e distribuição eficientes de sinais em infraestruturas 2G, 3G e 4G/LTE. Com ampla cobertura de frequência de 790-2690MHz É um componente versátil para soluções de infraestrutura (IBS), estações rádio-base (BTS) e sistemas de antenas distribuídas (DAS). Este acoplador foi projetado para suportar uma alta potência média de 200 Watts mantendo ao mesmo tempo um nível excepcional baixa perda de inserção (≤0,4dB) , garantindo que o caminho do sinal principal permaneça forte e estável em toda a rede.
Especificações técnicas e eletrônicas
| Item de parâmetro | Detalhes da especificação |
|---|---|
| Número do modelo | MNDC-8274-20-DF |
| Faixa de frequência | 790 - 2690 MHz |
| Valor de acoplamento | 20 dB |
| Perda de Inserção | ≤ 0,4 dB |
| VSWR | ≤ 1,3 |
| Capacidade média de potência | 200 W |
| Impedância Característica | 50 Ohm |
| Tipo de conector | 7/16 DIN-Fêmea |
NOTA: Todas as especificações técnicas podem ser personalizadas para atender às necessidades específicas do projeto. Nossa empresa oferece uma ampla gama de acopladores direcionais com diferentes níveis de potência e tipos de conectores.
Nossos Serviços Profissionais
- Suporte técnico completo para acopladores direcionais de alta potência em infraestruturas celulares.
- Fabricação OEM e ODM disponível para requisitos específicos de frequência e acoplamento.
- Acesso direto 24 horas por dia, 7 dias por semana, às nossas equipes dedicadas de vendas e engenharia para respostas rápidas às suas dúvidas.
- Comprometidos em fornecer soluções de RF robustas que garantam a estabilidade da rede a longo prazo.
Perguntas frequentes
- P1: Por que um valor de acoplamento de 20dB é usado em redes DAS típicas?
- A: A Valor de acoplamento de 20dB Permite que uma pequena porção controlada (1%) do sinal seja amostrada ou desviada para outro ramo da antena sem afetar significativamente a potência do sinal principal. Isso é ideal para cobertura em vários andares, onde o sinal primário precisa continuar até os andares subsequentes.
- P2: Quais são os benefícios dos conectores DIN fêmea para aplicações de 200 W?
- UM: Conectores DIN (7/16) São especificamente projetados para aplicações de alta potência. Eles oferecem uma conexão mecânica mais robusta e capacidade de gerenciamento de energia superior em comparação com conectores menores, como o tipo N, garantindo menor PIM (intermitência pós-potência) e melhor dissipação de calor em níveis de potência de 200 W.
- P3: A faixa de 790-2690 MHz é compatível com os padrões de frequência globais?
- A: Sim, isto Ampla faixa de frequência Abrange todas as principais bandas globais 2G/3G/4G, incluindo o dividendo digital de 800MHz, as bandas LTE de 1800MHz, 2100MHz e 2600MHz, tornando-se um componente verdadeiramente universal para implantações de redes móveis globais.
- Q4: Como uma baixa perda de inserção de ≤ 0,4 dB beneficia o projeto geral da rede?
- UM: Baixa perda de inserção Minimiza a energia desperdiçada na forma de calor à medida que o sinal passa pelo dispositivo. Em uma longa cadeia DAS com múltiplos componentes, manter a perda por dispositivo em ≤ 0,4 dB é essencial para garantir que a última antena da série ainda tenha potência suficiente para fornecer cobertura adequada.

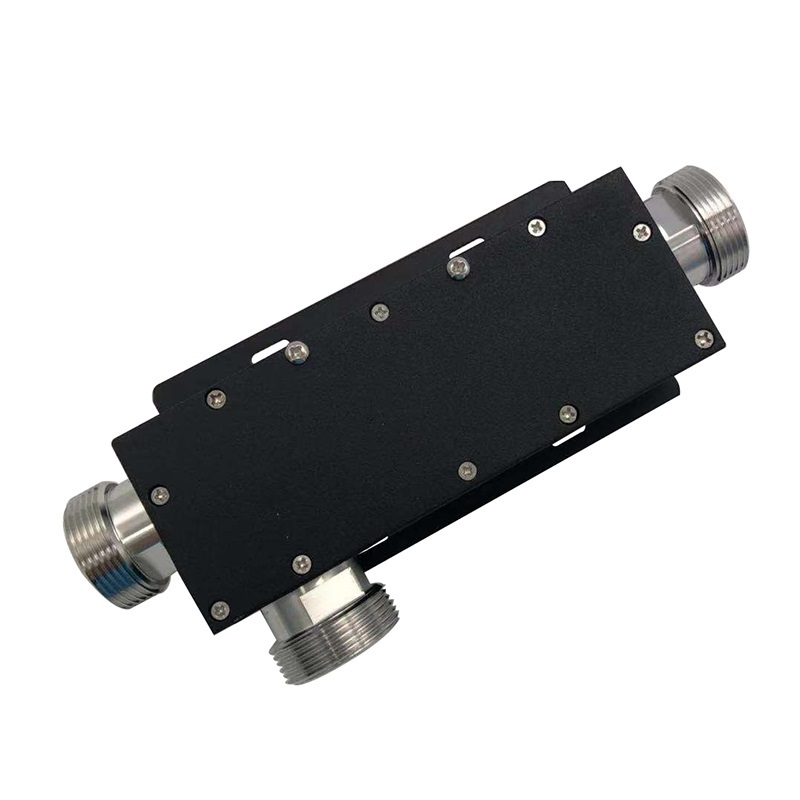

Imagens do produto
