Visão geral e recursos do produto

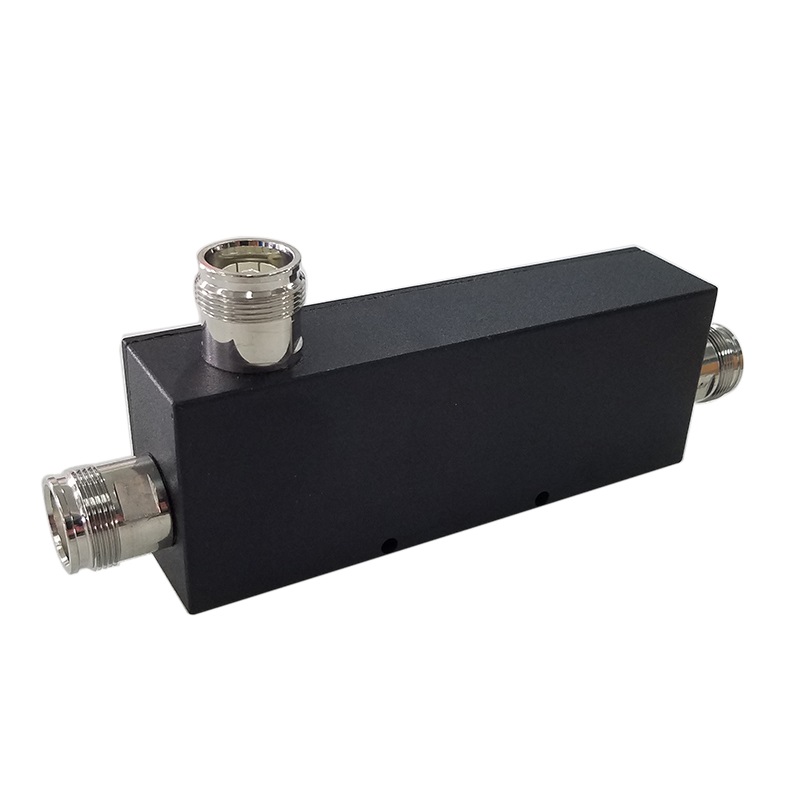

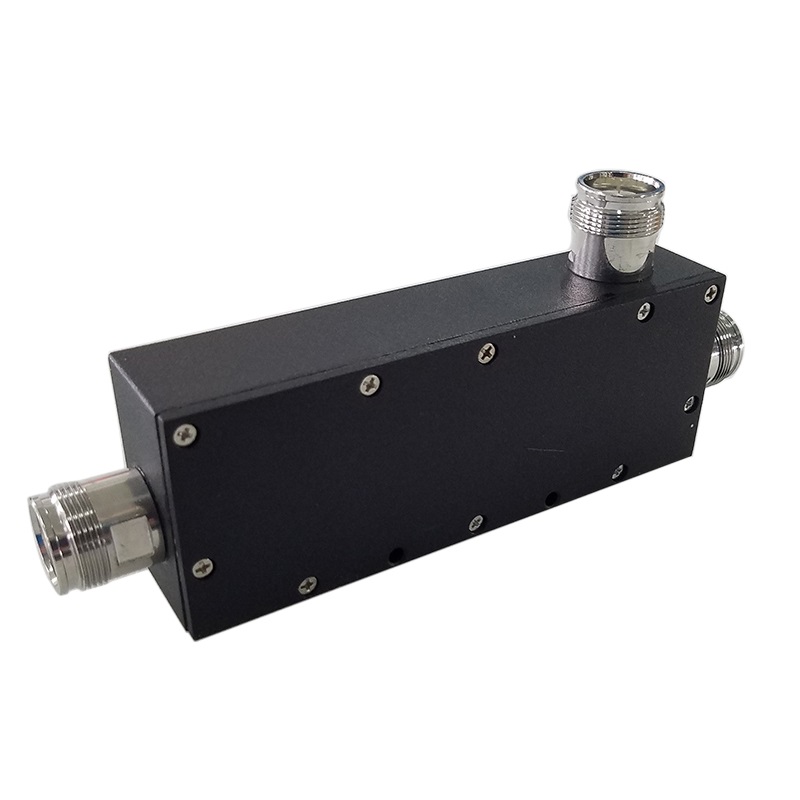

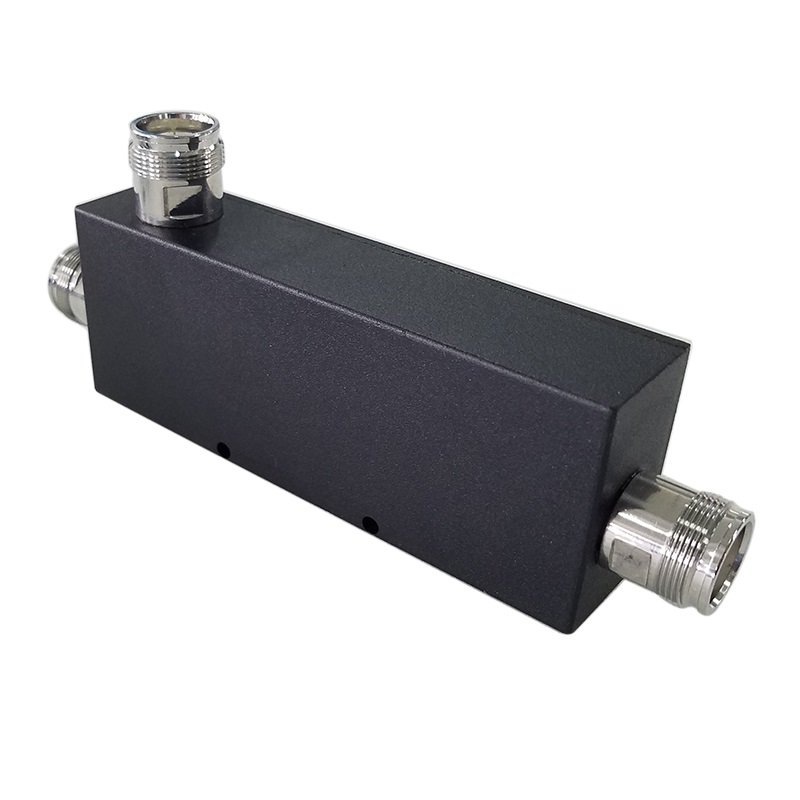

O MDC-6060-XX-41F-161 é um produto de alto desempenho Acoplador direcional de RF de 600-6000 MHz Projetado para infraestrutura 5G BTS, DAS e IBS. Oferece cobertura de banda larga excepcional, garantindo compatibilidade com as bandas 2G, 3G, 4G LTE e as mais recentes bandas 5G NR. Com um PIM extremamente baixo de -161dBc e gerenciamento robusto de energia de 200W Este acoplador foi projetado para distribuição de sinais críticos, onde baixa interferência e alta confiabilidade são fundamentais.
Especificações técnicas e mecânicas
| Modelo nº. | MDC-6060-XX-41F-161 (XX significa acoplamento em dB) | ||||
| Frequência (MHz) | 600-6000 | ||||
| VSWR | 600-698≤1,40 | 698-2700≤1,30 | 2700-6000≤1,5 | ||||
| Atenuação (dB) | 6 | 10/13 | 15 | 20 | 30 |
| Perda de Inserção (dB) | ≤ 2,0 | ≤ 1,2 | ≤ 0,8 | ≤ 0,5 | ≤ 0,4 |
| Precisão (dB) |
600-698±1,8
698-2700±1,5 2700-6000±1,8 |
600-698±2,2
698-2700±1,8 2700-6000±2,2 |
600-698±3,0
698-2700±2,5 2700-6000±3,0 |
600-698±3,2
698-2700±2,8 2700-6000±3,2 |
600-698±3,6
698-2700±3,0 2700-6000±3,6 |
| Isolamento (dB) |
600-698≤26
698-2700≤24 2700-6000≤18 |
6
00-698≤30/31
698-2700≤26/27 2700-6000≤22/24 |
600-698≤32
698-2700≤28 2700-6000≤25 |
600-698≤40
698-2700≤38 2700-6000≤32 |
600-698≤50
698-2700≤48 2700-6000≤42 |
| PIM (dBc) | ≤ -161dBc a 2*43dBm (698-2700) | ||||
| Potência e Impedância | 200 W | 50 Ohm | ||||
| Conector | 4,3-10 Feminino | ||||
| Cor e temperatura. | Revestimento preto | -30~+65 °C | ||||
Perguntas frequentes (P&R)
- P1: Quais são os principais benefícios da faixa de frequência de 600 a 6000 MHz?
- A: Este alcance estendido permite que o acoplador suporte todas as bandas 5G abaixo de 6 GHz, bem como aplicações Wi-Fi 6E, tornando-o uma solução preparada para o futuro para redes DAS internas e externas de alta capacidade.
- Q2: Como o desempenho do PIM afeta a qualidade da rede celular?
- A: Um PIM baixo (≤ -161dBc) é essencial para manter a integridade do sinal em sistemas 5G. Ele evita interferências e ruídos nos componentes, garantindo altas velocidades de dados e reduzindo o risco de chamadas interrompidas.
- P3: Por que o valor de isolamento muda em diferentes faixas de frequência?
- A: O desempenho de isolamento varia naturalmente com a frequência devido às características de propagação de RF. Nosso projeto garante alto isolamento mesmo no limite de 6 GHz, minimizando vazamentos e protegendo os caminhos do sinal.
- Q4: O acabamento preto fosco é adequado para ambientes agressivos?
- R: Sim, o revestimento preto de alta qualidade proporciona maior resistência à corrosão e estabilidade térmica, tornando-o ideal tanto para ambientes internos de IBS quanto para ambientes externos de BTS, com uma faixa de operação de -30°C a +65°C.
- Q5: Qual valor de acoplamento (dB) devo escolher para o meu projeto?
- R: Depende do seu orçamento de potência. Valores de dB mais altos (como 30 dB) têm perdas muito baixas na linha principal, mas enviam menos potência para a porta acoplada, enquanto valores de dB mais baixos (como 6 dB) fornecem mais potência para a porta acoplada, mas aumentam a perda de inserção na linha principal.
