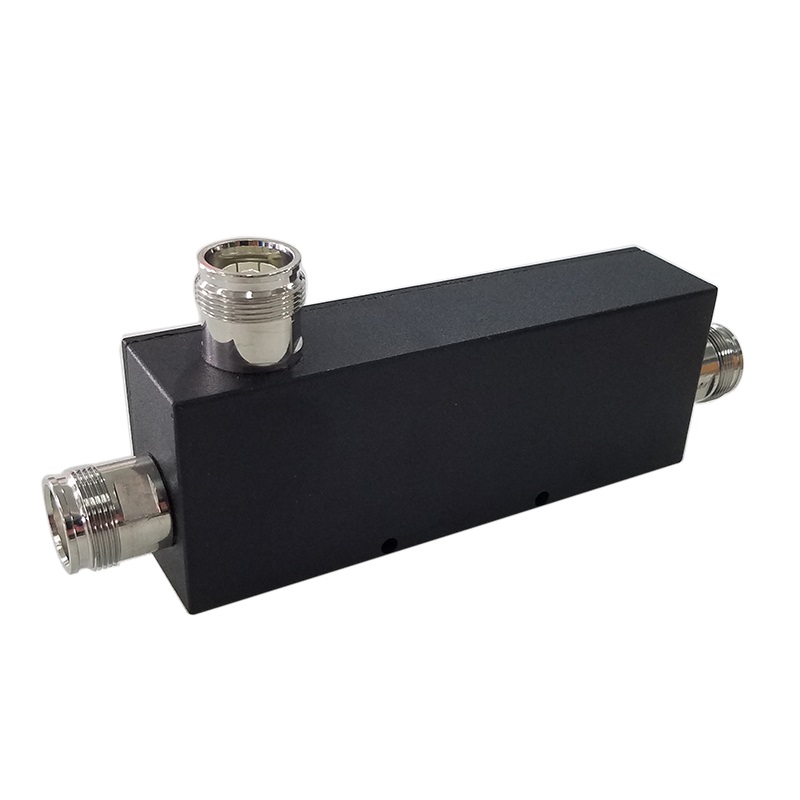

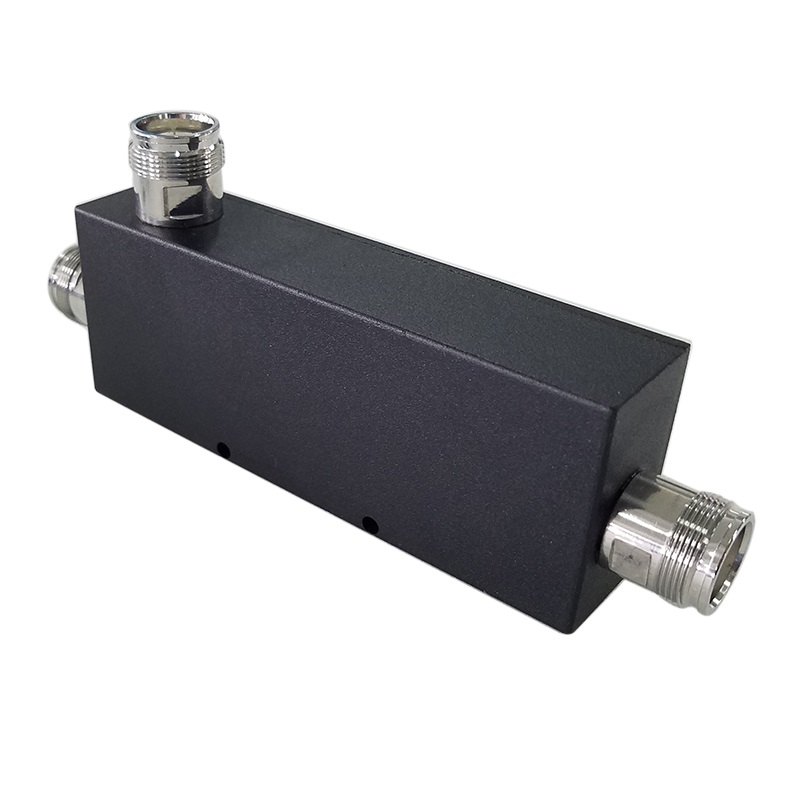

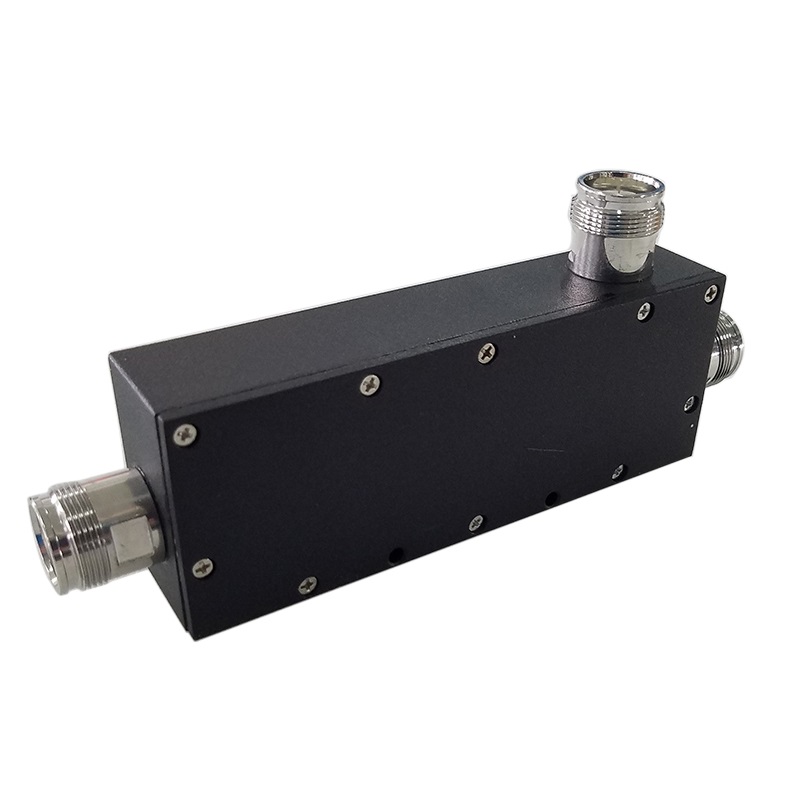

Visão geral do produto
O Série MC-738-4F-5 É um acoplador direcional de alto desempenho projetado especificamente para aplicações modernas. 5G BTS, DAS e IBS infraestrutura. Apresentando uma cobertura de frequência ultralarga de 698 MHz a 3800 MHz , oferece uma solução preparada para o futuro para redes 5G NR, 4G LTE e redes legadas. Com um design compacto e uma baixa classificação PIM de ≤-150dBc , e IP65 Com proteção excepcional, esta série oferece precisão e confiabilidade de sinal excepcionais tanto para aplicações internas de alta densidade quanto para aplicações externas exigentes.
Especificações técnicas e mecânicas
| Parâmetros | Detalhes da especificação | |||||
|---|---|---|---|---|---|---|
| Número do modelo | MC-738-05/06-4F-5 | MC-738-07/08-4F-5 | MC-738-10/12-4F-5 | MC-738-13/15-4F-5 | MC-738-20-4F-5 | MC-738-30-4F-5 |
| Acoplamento (dB) | 5/6 | 7/8 | 10/12 | 13/15 | 20 | 30 |
| Perda de Inserção (dB) | ≤2,2 / ≤2,05 | ≤1,9 / ≤1,8 | ≤1,2 / ≤1,2 | ≤1,2 / ≤0,9 | ≤0,8 | ≤0,8 |
| Precisão (dB) | ±1,3 | ±1,3 | ±1,6 | ±1,6 / ±1,7 | ±1,8 | ±2,0 |
| Isolamento (dB) | ≥20 / ≥21 | ≥22 / ≥23 | ≥25 / ≥27 | ≥28 / ≥30 | ≥35 | ≥45 |
| Faixa de frequência | 698-3800 MHz | |||||
| VSWR | ≤1,25 | |||||
| PIM (dBc) | ≤-150dBc a 2x43dBm | |||||
| Potência média | 200W | |||||
| Impedância | 50 ohm | |||||
| Tipo de conector | N-Feminino | |||||
| Cor | Preto | |||||
| Temperatura de operação | -30°C a +65°C | |||||
| Aplicativo | Para uso interno ou externo (IP65) | |||||
| Peso líquido | 0,23 kg | |||||
| Faixa de umidade | 5% - 95% | |||||
Perguntas frequentes
- P1: Como a faixa de frequência de 698-3800MHz beneficia a implantação do 5G?
- A: Esta cobertura de banda ultralarga inclui o 3,5 GHz (n78) banda, que é essencial para as redes globais 5G NR. Ela permite que um único sistema lide com tudo, desde sinais de 700 MHz (banda baixa 4G/5G) até sinais de banda média 5G de alta velocidade.
- Q2: Qual é a importância de -150dBc PIM em sistemas DAS?
- A: Um baixo PIM (≤-150dBc) A classificação impede que o componente se torne uma fonte de interferência. Isso garante sinais mais limpos, reduz as chamadas interrompidas e mantém taxas de dados mais altas em ambientes IBS com múltiplas operadoras.
- P3: Este acoplador pode ser instalado em locais externos?
- A: Sim, é classificado como IP65 Isso significa que é à prova de poeira e protegido contra a entrada de água. Além de uma ampla faixa de temperatura, é robusto o suficiente para ambientes internos e instalações DAS externas.
- Q4: Como um alto isolamento (até 45dB) melhora o desempenho do sistema?
- A: O alto isolamento garante que os sinais da linha de transmissão principal não vazem de volta para outros caminhos, mantendo a pureza do sinal e protegendo os equipamentos sensíveis da BTS contra reflexos indesejados.
- Q5: Esta série é compatível com estações base de alta potência?
- A: Definitivamente. Com um Potência média de 200W Esses acopladores podem lidar com segurança com a saída da maioria das estações base padrão e unidades de rádio remotas (RRU) de alta potência sem falhas.
