Nome do produto
Combinador duplexador RF UHF de alta potência
Características do produto
◆ Separação RX-TX mais estreita
◆Alta confiabilidade
◆Instalação simples
Especificações Técnicas e Mecânicas :
|
Produto Número |
MN -T- SGQ -450M-350W-4C |
|
|
Elétrica Especificações |
||
|
Canal |
Baixo Passar (RX) |
Alto Passar (TX) |
|
Freqüência Faixa |
Freqüência pode ser feito dentro de 400~520 MHz faixa |
|
|
Separação RX-TX |
5 MHz ( para exemplo Receita médica =433 MHz , Texas =438 MHz ) |
|
|
Mais estreito Separação RX-TX 2MHz,3MHz, 4MHz disponíveis. Separação RX-TX mais perto, o inserção perda irá ser mais mais alto, o isolamento irá ser mais mais baixo. Se o seu Frequência RX-TX é muito perto um do outro outro, sugerimos que você usar 6 cavidade ou 8 cavidade duplexador. |
||
|
Inserção Perda |
Separação ≤1dB@5MHz |
Separação ≤1dB@5MHz |
|
ROE |
≤ 1.2 |
≤ 1.2 |
|
Retornar Perda |
≥20 dB |
≥20 dB |
|
Receita médica - Texas Isolamento |
≥80 dB @5 MHz Separação |
|
|
Máx. . Entrada Poder |
350 W ( CW ) |
|
|
Mecânico Especificações |
||
|
Temperatura de operação ré |
-20 ℃~ +65 °C |
|
|
Tipo de conector |
N- Fêmea ， 50Ω |
|
|
Dimensões |
410 milímetros *360 milímetros *110 milímetros |
|
|
Tamanho do envio |
500 milímetros *440 milímetros *170 milímetros |
|
|
Peso líquido |
6,5 KG |
|
|
Peso de envio |
8 KG |
|
|
Aparência |
Prata Cor |
|

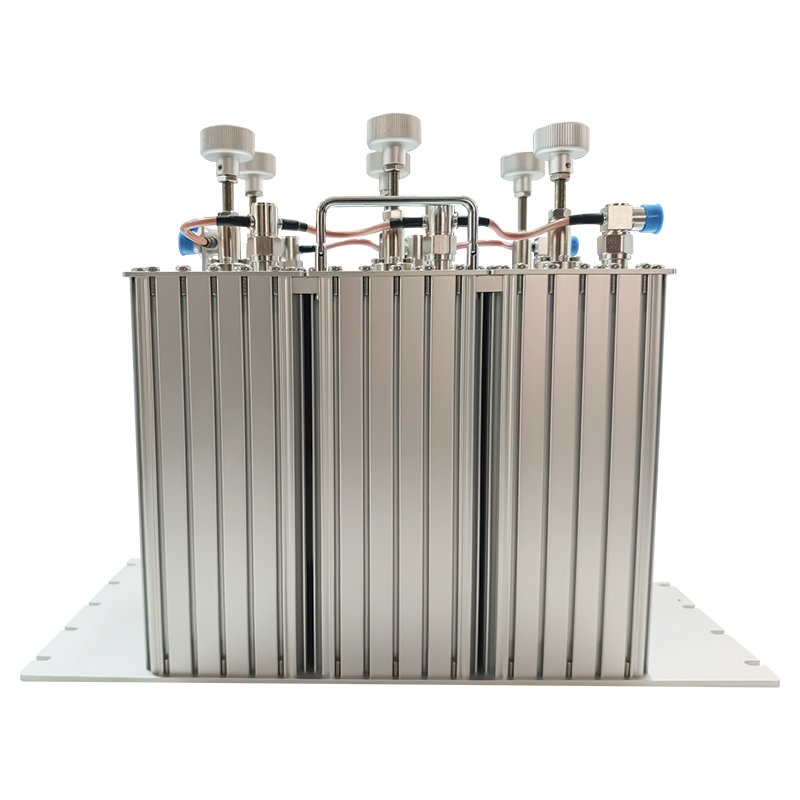

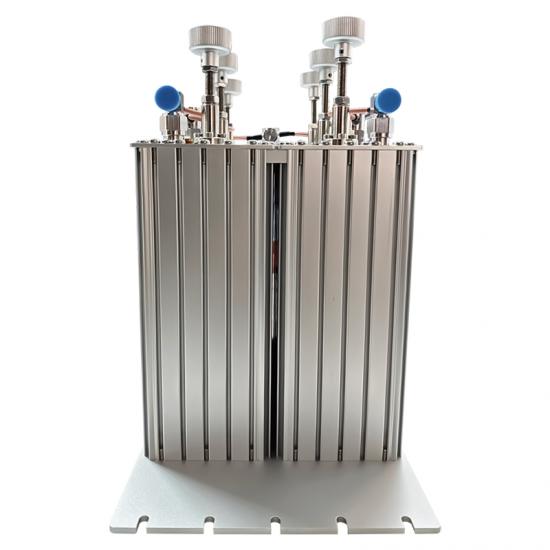

Imagens do produto:
