Descrição do produto
O Combinador de quatro bandas (quadruplexador) É uma solução integrada de alto desempenho para redes sem fio modernas. Ao combinar quatro bandas de frequência principais em uma única saída, reduz a quantidade de cabos e a complexidade da instalação. Baixa PIM (-160dBc) e um Classificação IP67 Ele foi projetado para oferecer máxima confiabilidade em cenários de colocalização 4G e 5G.
Especificações técnicas detalhadas
| Especificações elétricas | |
| Faixa de frequência |
CH1: 790-960 | CH2: 1710-1880
CH3: 1920-2170 | CH4: 2490-2690 MHz |
| Perda de Inserção (dB) |
Porta1: 0,2 | Porta2: 0,5 (tipo 0,3)
Porta3: 0,5 (tipo 0,4) | Porta4: 0,4 |
| Isolamento | ≥ 50 dB |
| VSWR | ≤ 1,25 |
| PIM3 (@2x43 dBm) | ≤ -160 dBc |
| Potência de entrada | ≤ 200 W (média) |
| Contorno de DC | DC/AISG Passagem para todas as portas |
| Especificações Ambientais | |
| Temperatura de operação | -40°C a +65°C |
| Umidade Relativa | 5% - 95% |
| Pressão barométrica | 55 kPa - 106 kPa |
| Aplicação de IP | IP67 |
| Especificações mecânicas | |
| Tipo de conector | 4,3-10 Feminino |
| Peso líquido | 3,70 kg |
| Unidade de embalagem | 1 unidade por caixa |
Principais características
- Alta confiabilidade: Projetado para uso externo de longo prazo com conectores robustos de 4,3-10.
- PIM ultrabaixo: Previne interferências para uma transmissão de sinal 5G limpa.
- Desvio inteligente: Funcionalidade completa de passagem AISG/DC para sistemas de controle RET.
OBSERVAÇÃO: Todas as especificações podem ser modificadas através do nosso sistema. Serviços OEM/ODM para atender à sua arquitetura de rede personalizada.
Perguntas frequentes
- P1: Qual é a vantagem da classificação IP67?
- A: Isso garante que a unidade seja à prova de poeira e protegida contra imersão em água, permitindo a instalação segura em telhados e torres expostos.
- Q2: Como um PIM baixo afeta o desempenho da rede?
- A: A PIM3 de ≤ -160 dBc Garante que não haja autointerferência, o que aumenta a taxa de transferência de dados e melhora a qualidade das chamadas para usuários de dispositivos móveis.

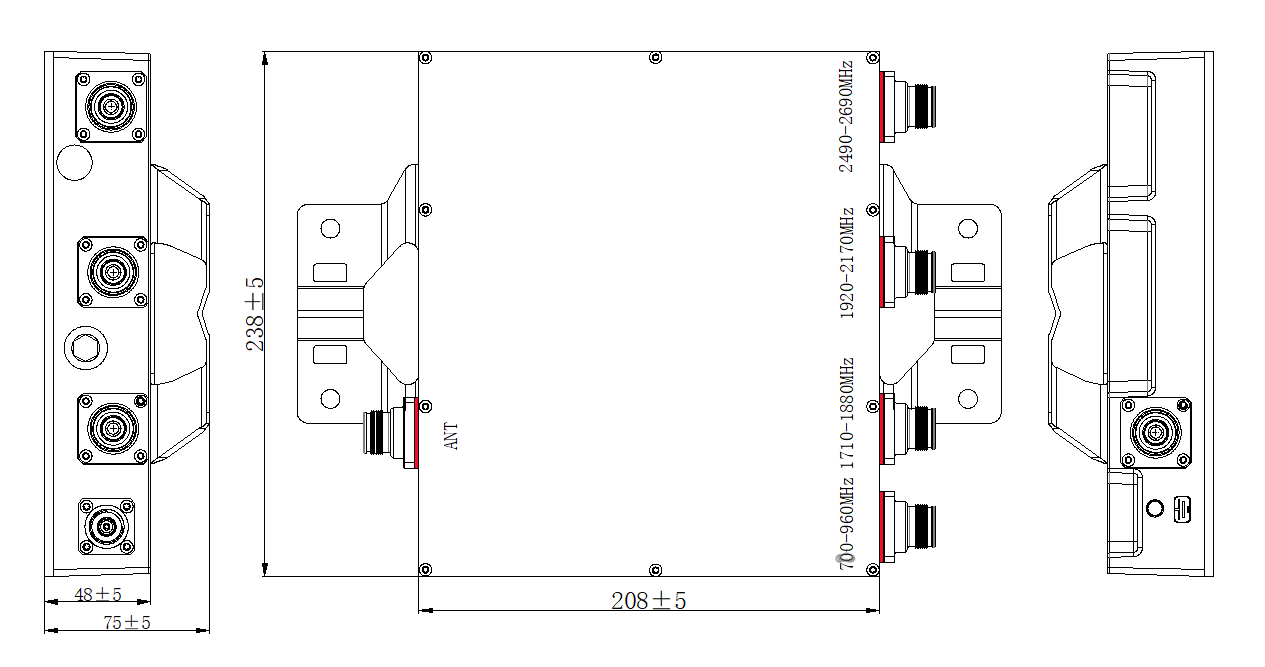

Desenho de contorno
