Conector de potência 698-2700MHz tipo N fêmea

Conector de potência 698-2700MHz para IBS, BTS, DAS 5dB/6dB/7dB/8dB/10dB/13dB/15dB/20dB/30dB Baixa PIM, baixa perda de inserção, baixa ROE (Relação de Ondas Estacionárias).

Artigo NENHUM.:
MC-738-XXdB-NF-5

Inquérito agora

Detalhes Dos Produtos

Visão geral do produto

O 698-2700MHz Power Taper É um componente de RF de alto desempenho projetado para distribuição precisa de sinais em infraestrutura IBS, BTS e DAS. Projetado para redes 2G, 3G e 4G/LTE, ele suporta até 200W Potência média. O robusto Classificação IP65 A carcaça de alumínio garante um funcionamento confiável tanto em ambientes internos quanto externos.

Especificações técnicas e mecânicas

Categoria	Parâmetro	Especificações
Elétrica	Faixa de frequência	698-2700 MHz
	Impedância	50Ω nominal
	PIM (dBc a 2*43dBm)	Sem classificação PIM
Mecânico	Grau de IP / Aplicação	IP65 / Uso interno e externo
	Faixa de temperatura	-35°C a +75°C
	Tipo de conector	N-Feminino
	Material de construção	Alumínio (Preto)
	Potência média	200W

Parâmetros detalhados do modelo

Número do modelo	Razão (nominal)	Acoplamento (dB)	Precisão de acoplamento (dB)	VSWR de entrada	Potência (W)	Perda na linha principal (mín.)	Perda na linha principal (máxima)
MN-PT-3427-3-NF	2:1/3,0dB	4,8	±1,0 a 698-960 MHz ±1,0 a 1700-2700 MHz	1,35	200	1.4	3.10
MN-PT-3427-5-NF	3:1/4,8dB	6.1	±1,0 a 698-960 MHz ±1,0 a 1700-2700 MHz	1,35	200	0,99	2,50
MN-PT-3427-6-NF	4:1/6,0dB	7.0	±1,0 a 698-960 MHz ±1,0 a 1700-2700 MHz	1,35	200	0,75	1,75
MN-PT-3427-7-NF	4:1/7,0dB	7,8	±1,0 a 698-960 MHz ±1,0 a 1700-2700 MHz	1,35	200	0,65	1,45
MN-PT-3427-8-NF	6:1/8,0dB	8,5	±1,0 a 698-960 MHz ±1,0 a 1700-2700 MHz	1,35	200	0,45	1,40
MN-PT-3427-10-NF	10:1/10dB	10,5	±1,0 a 698-960 MHz ±1,0 a 1700-2700 MHz	1,30	200	0,20	0,80
MN-PT-3427-13-NF	10:1/13dB	13.0	±1,3 a 340-617 MHz ±1,25 a 617-960 MHz ±1,25 a 1700-2700 MHz	1,30	200	0,13	0,80
MN-PT-3427-15-NF	30:1/15dB	15.3	±1,25 a 698-960 MHz ±1,25 a 1700-2700 MHz	1,30	200	0,01	0,45
MN-PT-3427-20-NF	100:1/20dB	20.1	±1,5 a 698-960 MHz ±1,5 a 1700-2700 MHz	1,30	200	0,01	0,40
MN-PT-3427-30-NF	1000:1/30dB	30.1	±2,0 a 698-960 MHz ±2,0 a 1700-2700 MHz	1,30	200	0,01	0,35

Perguntas frequentes

P1: Quais faixas de frequência este Power Tapper suporta?: A: Suporta uma ampla faixa de frequências, desde 698 MHz a 2700 MHz , abrangendo todas as principais bandas celulares, incluindo LTE, 3G e 2G.
P2: Posso usar este dispositivo para instalações DAS externas?: A: Sim. O dispositivo é Classificação IP65 Isso significa que é à prova d'água e de poeira, tornando-o perfeitamente adequado para aplicações internas e externas.

Imagens detalhadas do produto

Deixe Mensagem

Se você está interessado em nossos produtos e deseja saber mais detalhes,por favor, deixe uma mensagem aqui,nós responderemos o mais breve possível.

Assunto : Conector de potência 698-2700MHz tipo N fêmea
"Conector de potência 698-2700MHz tipo N fêmea",

Tags :

Categorias

Novos Produtos

Relacionados Produtos

5G Low PIM Power tapper 600-6000MHz

Transceptor de potência 5G de 600 a 6000 MHz, com modulação de 3dB/5dB/6dB/7dB/8dB/10dB/13dB/15dB/20dB/30dB, baixa PIM, ROE e perda de inserção.

Conversor de potência VHF/UHF de 138 a 960 MHz para sistemas de segurança pública

Atenuador de potência VHF/UHF para sistemas de segurança pública, 3dB/5dB/6dB/8dB/10dB/13dB/15dB/20dB/30dB, baixa ROE, baixa perda de inserção.

Conversor de potência de 340-2700MHz com baixo PIM para sistemas de segurança pública

Filtro de potência de 340-2700MHz para sistemas de segurança pública, com opções de ajuste de 3dB/5dB/6dB/8dB/10dB/12dB/13dB/15dB/20dB/30dB.

rf 380-5850MHz baixo PIM -161dBc n tipo rf power tapper

380-5850MHz rf power tapper está em baixo PIM -161dB, que possui ampla banda de frequência para 5G Comunicação

700-6000MHz rf rosqueador elétrico para 5G IBS das

Este rf power tapper é amplamente utilizado para IBS DAS, que cobre a frequência 700-6000 MHz com 4.3-10 / N / DIN conector

RF 380-5850MHz PIM baixo -161dBc N Tipo RF Power Tapper

380-5850MHz RF Power Tapper está em baixo PIM -161dB, que tem ampla banda de frequência para comunicação 5G

690-3800MHz power tapper with low pim high isolation

300W 690-3800MHz coletor de energia 4,8-20dB com 4,3-10-fêmea PIM baixo

4,8dB / 6dB / 7dB / 8dB / 9dB / 10dB / 13dB / 15dB / 20dB, 690-3800MHz o extrator de potência tem alto isolamento, baixo VSWR, baixa perda de inserção e baixo PIM, que é amplamente utilizado em projetos IBS.

698-3800 MHz power tapper 3dB-20dB com 4,3-10-Female para IBS, BTS, DAS

4,8dB / 6dB / 7dB / 8dB / 9dB / 10dB / 13dB / 15dB / 20dB, 698-3800MHz de extração de energia tem alto isolamento, baixo VSWR, baixa perda de inserção e baixo PIM, que é amplamente utilizado em projetos IBS.

Tapper de segurança pública PIM baixo 137-960 MHz com conector N-fêmea

O extrator de energia de 137-960 MHz do Maniron tem ampla frequência que pode cobrir todos os seus requisitos internos de comunicação de rádio de segurança pública, 3dB, 4,8dB, 6dB, 8dB, 10dB, 13dB, 15dB, 20dB, 30dB.

3dB-30dB 380-3800MHz Power Tapper 4.3-10 feminino

Power seringueiro( 380-3800 MHz, 4,3-10 tipo , IP65, -160 dBc)

3dB / 5dB / 6dB / 8dB / 10dB / 13dB / 15dB / 20dB / 30dB Power tapper 790-960 / 1700-2700MHz

Extrator de energia 790 -960 / 1700-2700 , 200W, 4,3-10 F, -160dBc, IP65 3dB / 5dB / 6dB / 8dB / 10dB / 13dB / 15dB / 20dB / 30dB♦ Baixa Perda de Inserção♦ VSWR baixo♦ Baixo Intermodulação Passiva♦ Potência média de até 200W♦ Alta confiabilidade, IP65

VHF 136-174MHz Power Tapper com conector SMA fêmea

Coletor de energia de 136-174 MHz para comunicações, 3dB, 4.8dB, 6dB, 8dB, 10dB, 13dB, 15dB, 20dB, 30dB.

30db 450-4000mhz poder tapper sistema de segurança pública

seringueiro( 450-4000 MHz, 4.3-10 tipo , ip65, -160 banco de dados)

698-2700 MHz Power Tapper 7/16 DIN tipo fêmea

7/16 DIN fêmea, extrator de energia 698-2700 MHz para IBS, BTS, DAS 5dB / 6dB / 7dB / 8dB / 10dB / 13dB / 15dB / 20dB / 30dB PIM baixo, perda de inserção baixa, VSWR baixo

Filtro de rejeição de banda de cavidade de 810-960 MHz com conector fêmea 7/16

Filtro de rejeição de banda de cavidade que cobre frequência de 810-960 MHz

Combinador tribanda Maniron 698-2700,3300-3800,5150-7125MHz Triplexer

Banda de frequência ampla 698-2700,3300-3800,5150-7125MHz MH z RF T combinador riplexer

Unidades duplas 790-862 880-960MHz RF Combinador de banda dupla

Este Double U em seu RF Diplexer Combiner cobre a frequência 790-862/880-960MHz com N/4.3-10/DIN-Female Connector, que está em Low PIM -155dBc

Divisor de potência de 8 vias 400-450 MHz N-F, IP65

400-450 MHz Divisor / divisor de potência Wilkinson de 8 vias com baixa perda de inserção, baixo VSWR e amplamente utilizado para IBS BTS DAS

138-960MHz 50W power splitter with N-Female

138-960MHz 6way Divisor de poder de Wilkinson para segurança Pública

138-960 MHz, 50W Divisores de energia são famosos mundiais para sua construção robusta e robusta e classificações de poder conservadoras

Atenuador continuamente variável de 10w 2-18GHz com tipo N

O atenuador continuamente variável de 2-18 GHz pode ajustar continuamente o nível de potência do circuito de micro-ondas em uma determinada faixa de frequência sem interromper o circuito e também pode ser usado como atenuador na máquina de equipamentos de instrumento. Possui características de pequeno volume, alta precisão, estabilidade e confiabilidade.

3 em 3 fora 380-2700MHz Acoplador Híbrido com Conector Fêmea 4,3-10

3*3 380-2700MHz, 200W, 4.3-10-F, -160dBc Hybrid Coupler, que cobre 2G,3G,4G e LTE, amplamente usado em projetos IBS

Filtro passa-banda de 8,0 ~ 18 GHz com conector fêmea SMA

Filtro passa-banda que cobre frequências de 8,0 a 18 GHz

Venda por atacado de fábrica 138-960MHz 50W Wilkinson 6 Way Power Splitter para BTS

Wilkinson / Microstrip 6 Way Power Splitter cobre frequência de 138-960 MHz, que é amplamente utilizado para o mercado 5G. Possui baixa perda de inserção, VSWR e aplicação interna IP65.

698-2700MHz 2Way Microstrip Power Splitter

75 ohms Divisor de força wilkinson de 2 vias

divisor de energia ( 698-2700 MHz, 50 W, f feminino )

Antenas múltiplas internas 5.5/6.5/8.0/7.0dBi do painel da instalação de Maniron 600-4000MHz SISO

Antena de painel é usada na banda de ondas largas. Com ampla frequência , alto ganho e baixo PIM , pode ser amplamente utilizado para DAS .

maniron 694-2700mhz RF acoplador direcional para IBS BTS DAS

características do produto ◆ com ampla banda de frequência ◆ Cobertura 2G/3G/4G/LTE ◆ baixo vswr/baixo PIM ◆ alta potência com 200W ◆ amplamente utilizado para soluções em edifícios

Antenas internas de montagem no teto Maniron 698-2700MHz MIMO 3dBi Omni

As antenas de montagem em teto Omni são usadas na banda de ondas largas. Com ampla frequência , alto ganho e baixo PIM , pode ser amplamente utilizado para DAS .

-150dBc 698-4000MHz Interior Mimo Omni Antena NF

698-4000MHz de alto ganho 2/4 Antena Mimo Omni interna com baixo PIM -150dBc

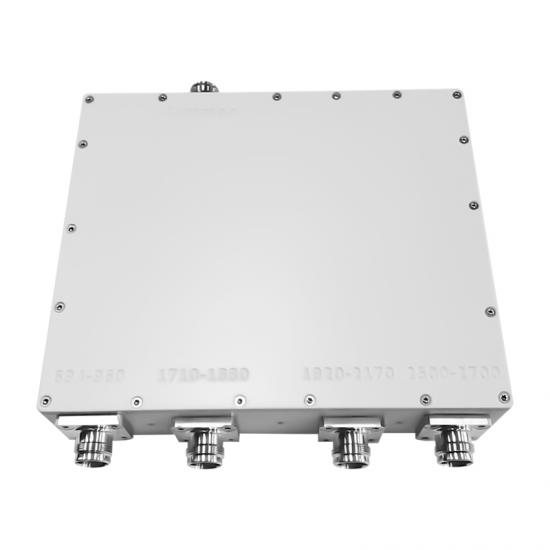

Quadplexador 700-960 MHz / 1710-1880 MHz / 1920-2170 MHz / 2490-2690 MHz 4,3-10 fêmea
