Nome do produto:

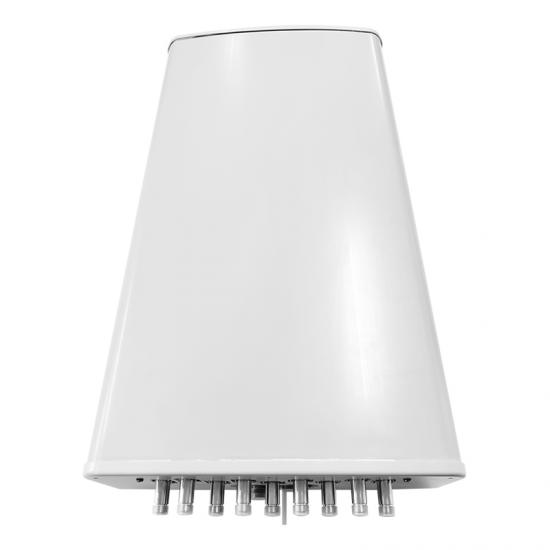

RCU integrado de 13dBi antena de painel
Características do produto:
◆ Conformidade de espectro estendido para 2300-2400 MHz
◆ Utiliza o novo conector 4.3-10, que é 40% menor que o conector DIN 7/16 tradicional
◆ Intermodulação Passiva Baixa
Especificações técnicas:
Especificações mecânicas
Faixa de frequência |
23 00- 24 00 |
||
|
Faixa de inclinação vertical elétrica para baixo (°) |
2-12 |
|
Precisão de inclinação para baixo (°) |
±1,0 |
||
Calibração e parâmetros elétricos |
Grau de acoplamento da porta de calibração às portas de irradiação (dB) |
-26±2 |
|
Desvio máximo de amplitude da porta de calibração para as portas de irradiação (dB) |
≤0,9 |
||
Desvio máximo de fase da porta de calibração para as portas de irradiação (°) |
≤7 |
||
Relação de onda estacionária de tensão (VSWR) nas portas de calibração e irradiação |
≤1,50 |
||
Capacidade média de manuseio de energia (W) |
≥80 |
||
Isolamento entre portas de radiação co-polarizadas (dB) |
Com inclinação descendente de 2-6° |
≥25 |
|
Com inclinação descendente de 7-12° |
≥25 |
||
Isolamento entre portas de radiação polarizadas cruzadas (dB) |
Com inclinação descendente de 2-6° |
≥25 |
|
Com inclinação descendente de 7-12° |
≥25 |
||
Parâmetros de radiação |
Viga unitária |
Largura de feixe horizontal de meia potência (°) |
65±10 |
Ganho do feixe do elemento (dBi) |
≥ 13 |
||
Queda de potência de borda a ±60° (dB) |
12±3 |
||
Largura de feixe de meia potência vertical (°) |
≥ 15 |
||
Relação de polarização cruzada (axial, dB) |
≥15 |
||
Taxa de polarização cruzada (intervalo de ±60°, dB) |
≥8 |
||
Proporção frente-trás (dB) |
≥23 |
||
Supressão do lóbulo lateral superior (dB) |
≤-1 6 |
||
Feixe de transmissão |
Ganho do feixe de transmissão (dBi) |
≥1 3 |
|
Relação de potência no setor de ±32,5° (%) |
72±7 |
||
Relação de potência no setor de ±60° (%) |
≥90 |
||
Queda de potência de borda do feixe de ±60° (dB) |
12±3 |
||
Largura de feixe de meia potência vertical (°) |
≥4,5 |
||
Poder Proporção frente-trás (dB) |
≥25 |
||
Supressão do lóbulo lateral superior (dB |
≤-1 6 |
||
Feixe de negócios |
Ganho do feixe de serviço a 0° (dBi) |
≥ 19 |
|
Largura de feixe horizontal de meia potência a 0° (°) |
≤25 |
||
Nível do lóbulo lateral horizontal a 0° (dB) |
≤-1 3,5 |
||
Ganho do feixe de serviço a ±60° (dBi) |
≥17 |
||
Largura de feixe horizontal de meia potência a ±60° (°) |
≤25 |
||
Nível do lóbulo lateral horizontal a ±60° (dB) |
≤-3 |
||
Razão de polarização cruzada a 0° (axial, dB) |
≥20 |
||
Relação frente-trás a 0° (dB) |
≥28 |
Mecânico
Especificações
Tipo de conector |
9*NK fêmea ou 9*4.3-10 fêmea |
Localização do conector |
Fundo |
Dimensões (mm) |
750*398*141 |
Peso (kg) |
15 (excluindo colchetes) |
Material de radomo |
UPVC |
Cor do radome |
Cinza |
Temperatura de operação (°C) |
-40 a +70 |
Umidade operacional (%) |
5-95 |
Resistência ao vento (m/s) |
60 |
Aplicativo |
Ar livre |

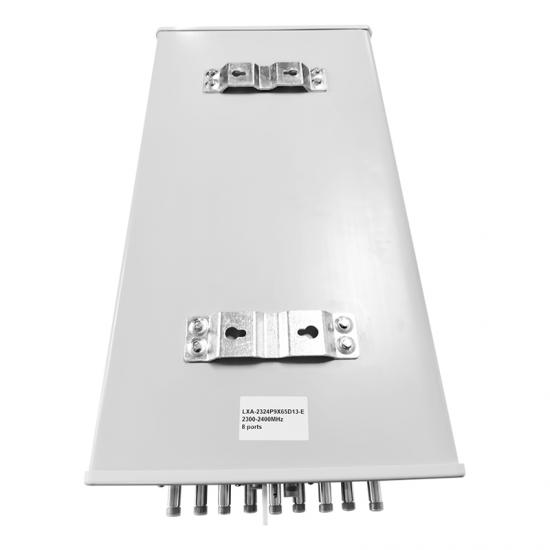

Método de montagem |
Montagem em poste (diâmetro do poste: ∅42-∅115 mm) |
Propriedades RET |
||||||||
Tipo RET |
RET integrado |
|||||||
Protocolos RET |
AISG 2.0/3GPP |
|||||||
Faixa de tensão de entrada (v) |
10-30DC |
|||||||
Consumo de energia (w) |
< 0,6 (quando o motor não funciona, 12 V) < 5 (quando o motor está funcionando, 12V) < 10(quando o motor está ligando ou desligando, 12V) |
|||||||
Tempo de ajuste (faixa completa)(s) |
Tip.50 (normalmente, dependendo do tipo de antena) |
|||||||
Conector Ret |
Conector de 2*8 pinos de acordo com IEC 60130-9 Daisy chan entra: masculino/Daisy chan sai: feminino |
|||||||
Atribuição de pinos de acordo com Aisg |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
Não utilizado |
Não utilizado |
RS-485B |
Não utilizado |
RS-485A |
CC |
Retorno DC |
Não utilizado |
Proteção contra raios (KA) |
8(8/20 μs ) |
