Visão geral do produto
O MNL-PAT-627-NF-SISO é uma antena de painel direcional de alto desempenho para montagem em parede, projetada para 2G, 3G, 4G LTE e soluções WLAN para ambientes internos. Abrangendo a ampla faixa de frequência de 698-2700MHz , proporciona uma estabilidade 7-8dBi ganho. Apresentando uma classificação PIM ultrabaixa de ≤-150dBc Esta antena é a escolha perfeita para ambientes internos com alto tráfego de dados, onde a pureza do sinal e a cobertura direcional são essenciais para minimizar interferências e maximizar as taxas de dados.
Especificações técnicas e mecânicas
| Item de parâmetro | Detalhes da especificação |
|---|---|
| Número do modelo | MNL-PAT-627-NF-SISO |
| Faixa de frequência | 698-960 / 1710-2700 MHz |
| Polarização | Vertical |
| Ganho | ≥7 dBi (Até 8 dBi nominal) |
| Largura do feixe horizontal | 75° |
| Largura do feixe vertical | 65° |
| Relação frente-trás | ≥10 dB |
| VSWR | ≤1,5 |
| PIM (dBc a 2*2W) | ≤-150 dBc |
| Impedância Nominal | 50 Ohm |
| Potência máxima | 50 W |
| Tipo de conector | N-Feminino |
Perguntas frequentes
- P1: Quais são as principais aplicações desta antena direcional de painel?
- A: Esta antena foi projetada especificamente para Soluções para Edifícios (IBS) Seu padrão direcional o torna ideal para montagem em parede, permitindo cobrir longos corredores, grandes salões ou áreas específicas onde o sinal precisa ser direcionado para uma única direção.
- P2: Por que a classificação PIM de -150dBc é importante para antenas internas?
- A: Baixo Intermodulação Passiva (PIM) Garante que a antena não gere ruídos que possam interferir em outros sinais. Isso é fundamental para manter alta qualidade de voz e velocidades de dados em redes celulares multifrequenciais modernas.
- P3: Como a relação frente-para-trás impacta o desempenho?
- A: Com uma proporção de ≥10 dB A antena reduz eficazmente a fuga de sinal atrás da parede de montagem, garantindo que a maior parte da potência seja direcionada para os usuários e reduzindo a interferência com sistemas adjacentes.
- Q4: Esta antena é compatível com redes 4G LTE e redes mais antigas?
- A: Sim, a faixa de frequência de 698-2700MHz Oferece cobertura completa para 2G, 3G e todas as bandas 4G LTE globais, tornando-se um componente altamente versátil para instalações com múltiplas operadoras.
- Q5: O processo de instalação desta antena de parede é difícil?
- A: De forma alguma. Seu design leve e fino permite fácil instalação em superfícies de parede padrão usando um suporte simples. O padrão N-Feminino O conector garante compatibilidade com a maioria dos cabos de RF profissionais.

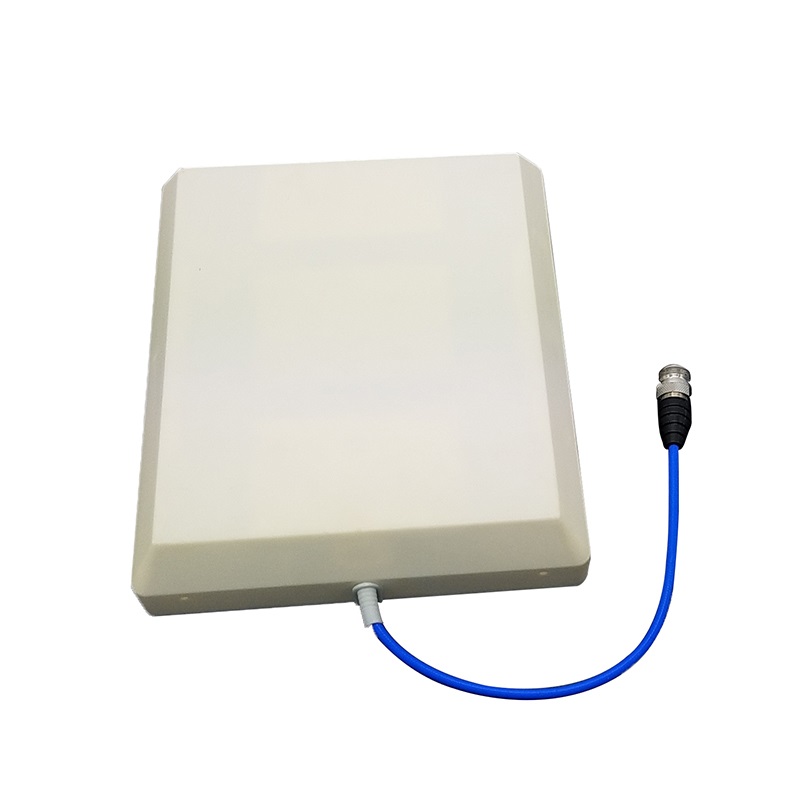

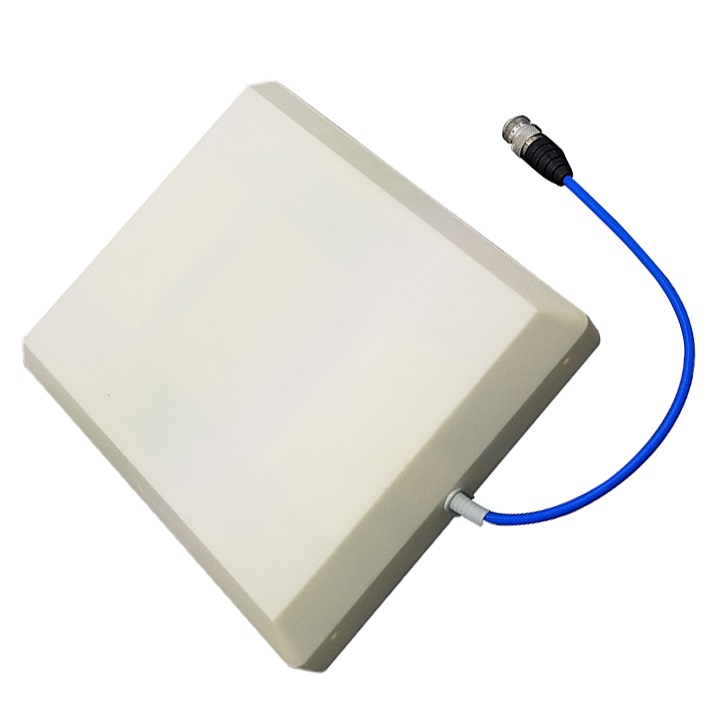

Imagem do produto
