600-3800MHz 3 way reactive power splitter

Divisor de energia de 3 vias de bom desempenho 4310F

Bom desempenho reativo O divisor de potência possui uma ampla faixa de frequência de 600 a 3800 MHz, sendo amplamente utilizado no mercado 5G. Apresenta baixo valor de PIM, baixa perda de inserção e VSWR.

Artigo NENHUM.:
MPS-638-03-4F-160
Origem Do Produto:
China
Marca:
Maniron
Porto De Embarque:
Shanghai/Ningbo/Shenzhen
Cor:
Grey

Inquérito agora

Detalhes Dos Produtos

Visão geral e recursos do produto

O Divisor de Potência Reativa de 3 Vias de 600-3800MHz É um componente de alto desempenho projetado para soluções avançadas de áudio para ambientes internos (IBS). Utilizando um processo de design exclusivo em placas de microfita, ele oferece um desempenho excepcional. -160dBc baixo PIM classificação e uma faixa de frequência ultralarga que abrange ambos Segurança Pública e bandas 5G NR Este divisor divide eficientemente um único sinal de entrada em três saídas iguais com perda de inserção ultrabaixa, tornando-o ideal para cobertura de rede 2G/3G/4G/5G de alta capacidade em ambientes internos e externos.

Especificações técnicas e mecânicas

Item de parâmetro	Detalhes da especificação
Faixa de frequência (MHz)	600 - 3800 MHz
Número da porta de entrada/saída	1 porta de entrada / 3 portas de saída
Perda dividida (dB)	4,8 dB
Perda de Inserção (PI)	≤ 0,6 dB
VSWR	≤1,4 @600-960MHz \| 1,3 @960-2700MHz \| 1,4 @2700-3800MHz
3º PIM (dBc)	≤ -160 dBc a 2*43dBm (698-2700MHz)
Potência de entrada total	300W CW
Impedância	50 Ohms
Faixa de temperatura	-30°C a +65°C
Tipo de conector	4,3-10 Feminino
Classificação de cor e IP	Cinza, IP65
Umidade Relativa	5% - 95%

Perguntas frequentes (P&R)

P1: Quais faixas de frequência este divisor de energia de 3 vias suporta?: A: Este divisor reativo cobre uma faixa ultralarga de 600 MHz a 3800 MHz, tornando-o totalmente compatível com as bandas 2G, 3G, 4G LTE e as mais recentes bandas 5G NR, bem como com redes de segurança pública.
P2: Por que a classificação PIM baixa de -160dBc é significativa para redes 5G?: A: A baixa intermodulação passiva (PIM) é crucial em redes 5G e de alta capacidade. Um valor de ≤ -160 dBc impede que interferências internas criem ruído, garantindo maior taxa de transferência de dados e conexões mais estáveis para usuários de dispositivos móveis.
P3: Este produto é adequado para uso externo?: R: Sim, possui uma caixa com classificação IP65 e pode operar em temperaturas de -30°C a +65°C, proporcionando desempenho confiável tanto para sistemas de antenas distribuídas (DAS) internos quanto para instalações de estações base externas.
Q4: Qual a vantagem de usar conectores fêmea 4.3-10 em vez de conectores padrão?: A: Os conectores 4.3-10 são o padrão moderno para aplicações de baixa PIM (interrupção de fase). Eles são menores que os conectores DIN 7/16 e oferecem estabilidade mecânica e contato elétrico superiores, o que ajuda a manter o baixo desempenho de PIM a longo prazo.
Q5: Como a "Perda de Divisão" afeta o sinal nas 3 portas de saída?: A: Em um divisor de 3 vias, o sinal é dividido igualmente. A perda teórica de divisão é de 4,8 dB por porta. Nosso projeto minimiza a perda de inserção (IL) adicional (≤0,6 dB), garantindo que cada porta de saída receba a máxima energia de sinal possível.

Desenho mecânico

Good performance 3 way Power Splitter Divider 4310F

Imagens do produto

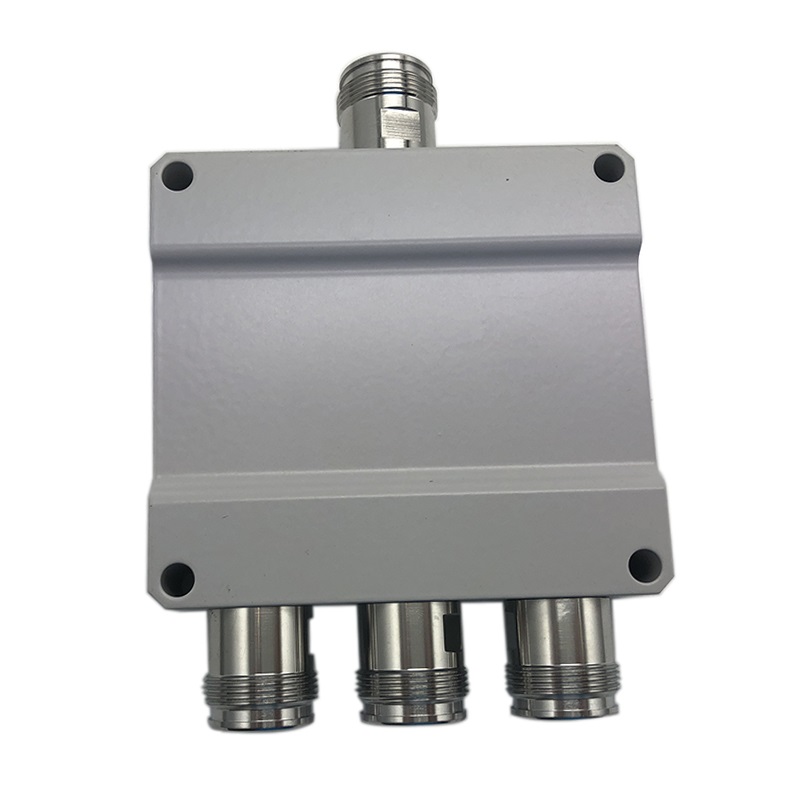

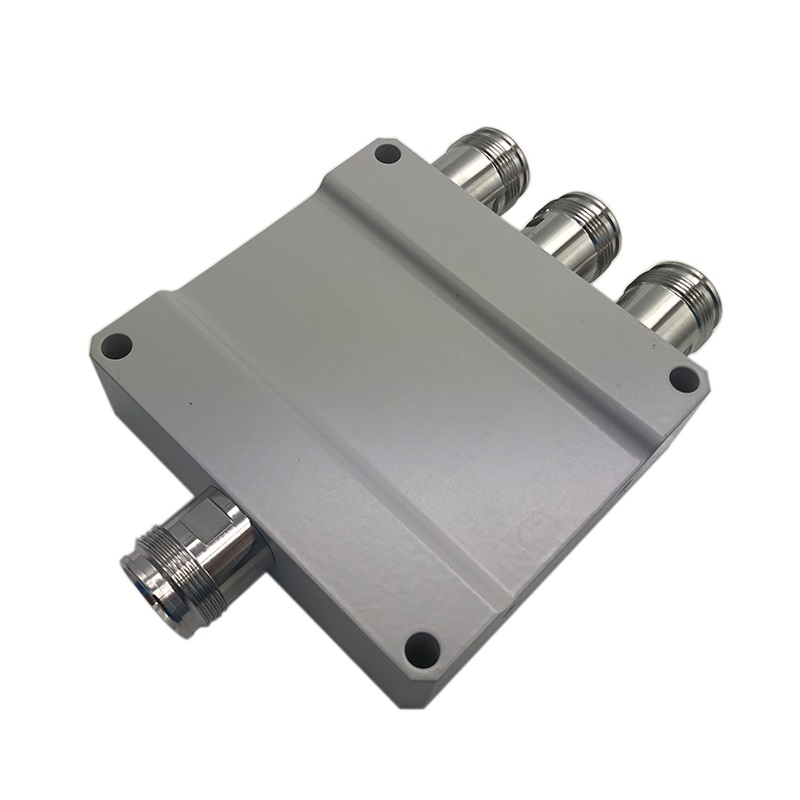

600-3800MHz 3 way reactive power splitter
