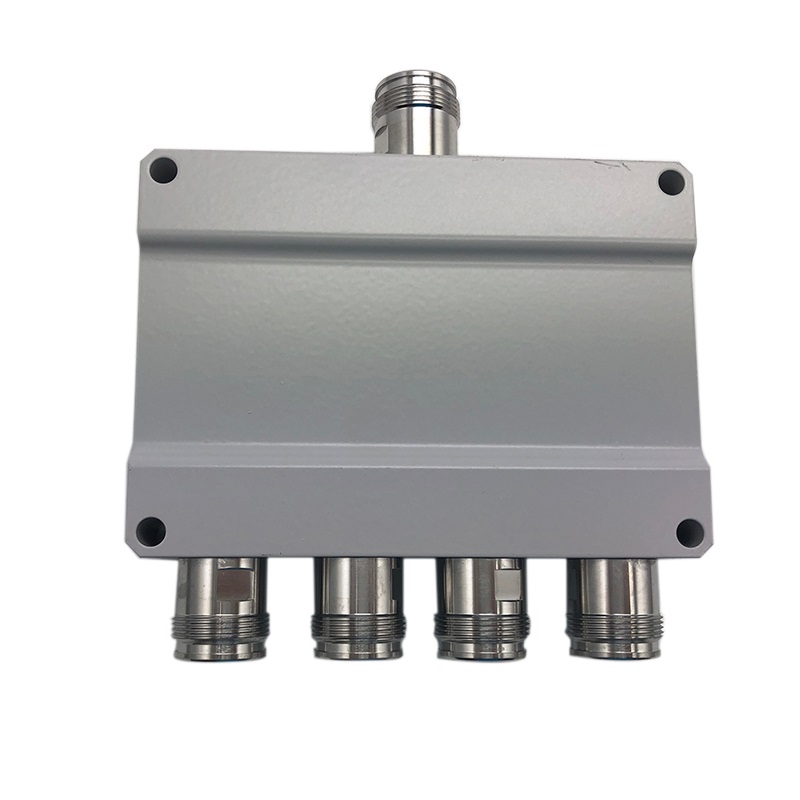

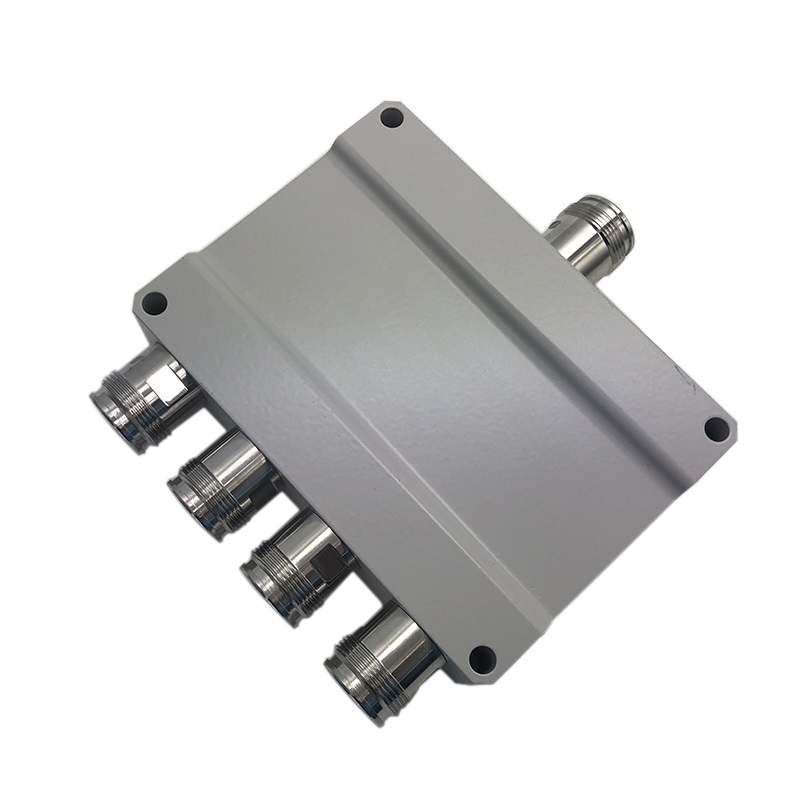

600-3800MHz 4 way reactive power splitter

Divisor de potência de 4 vias tipo 4310F, 600-3800MHz

Reativo O divisor de potência possui uma ampla faixa de frequência de 600 a 3800 MHz, sendo amplamente utilizado no mercado 5G. Apresenta baixo valor de PIM, baixa perda de inserção e VSWR.

Artigo NENHUM.:
MPS-638-04-4F-160
Origem Do Produto:
China
Marca:
Maniron
Porto De Embarque:
Shanghai/Ningbo/Shenzhen
Cor:
Grey

Inquérito agora

Detalhes Dos Produtos

Visão geral e recursos do produto

O Divisor de potência reativa de 4 vias de 600 a 3800 MHz É um componente de alto desempenho projetado para soluções modernas de construção integrada (IBS). Com um design exclusivo que atinge um PIM extremamente baixo de -160dBc Ele oferece cobertura perfeita em 2G, 3G, 4G LTE e, especificamente, Bandas 5G NR Este divisor é essencial para distribuir a potência de RF de uma única entrada para quatro saídas com perda mínima, apresentando um design robusto. IP65 habitação e 4,3-10 Feminino Conectores para atender às demandas de alta capacidade das redes de telecomunicações comerciais e de segurança pública.

Cobertura de banda ultralarga: Faixa de frequência de 600 a 3800 MHz, com suporte completo para 5G e bandas de segurança pública.
PIM extra baixo: ≤ -160dBc a 2*43dBm garante transmissão de sinal livre de interferências.
Alta capacidade de gerenciamento de potência: Suporta potência de entrada total de até 300 W CW.
Durabilidade ambiental: Classificação IP65 para aplicações internas e externas em diversos climas.

Especificações técnicas e mecânicas

Item de parâmetro	Detalhes da especificação
Faixa de frequência (MHz)	600 - 3800 MHz
Número da porta de entrada/saída	1 porta de entrada / 4 portas de saída
Perda dividida (dB)	6,0 dB
Perda de Inserção (PI)	≤ 0,9 dB
VSWR	≤1,5 @600-960MHz \| 1,35 @960-2700MHz \| 1,4 @2700-3800MHz
3º PIM (dBc)	≤ -160 dBc a 2*43dBm (698-2700MHz)
Potência de entrada total	300W CW
Impedância	50 Ohms
Temperatura de operação	-30°C a +65°C
Tipo de conector	4,3-10 Feminino
Classificação de cor e IP	Cinza, IP65
Umidade Relativa	5% - 95%

Perguntas frequentes (P&R)

P1: Este divisor de 4 vias é compatível com as novas bandas de frequência 5G?: R: Sim. Com uma faixa de frequência ultralarga de 600 a 3800 MHz, ela cobre totalmente as bandas críticas 5G Sub-6GHz (como n77 e n78), bem como as frequências legadas 2G/3G/4G e de Segurança Pública.
P2: Por que a classificação PIM de -160dBc é importante para soluções de áudio para ambientes internos (IBS)?: A: Em ambientes internos de alta densidade, a Intermodulação Passiva (PIM) pode gerar interferências significativas que reduzem a velocidade de transmissão de dados. Uma classificação de ≤ -160dBc garante que o divisor forneça um caminho de sinal "limpo", maximizando a capacidade da rede e a taxa de transferência do usuário.
P3: Posso instalar este divisor de energia em um ambiente externo?: A: Com certeza. Possui uma caixa com classificação IP65 e tolerância a temperaturas de -30°C a +65°C, o que a torna resistente o suficiente para estações base externas, telhados e ambientes úmidos.
Q4: Quais são as vantagens de usar conectores fêmea 4.3-10?: A: Os conectores 4.3-10 são projetados especificamente para aplicações de baixa PIM (interrupção de fase). Eles são mais compactos do que os conectores DIN 7/16 mais antigos e proporcionam um contato elétrico mais estável, o que é essencial para manter o desempenho de PIM ao longo do tempo.
Q5: Qual é a diferença entre "Perda por Divisão" e "Perda por Inserção"?: A: A perda por divisão (6dB) é a perda teórica decorrente da divisão do sinal em 4 caminhos iguais. A perda por inserção (≤ 0,9dB) é a energia real perdida devido aos componentes internos do divisor. Nosso projeto minimiza a perda por inserção para garantir a máxima transmissão do sinal para suas antenas.

Desenho mecânico

Low PIM 600-3800MHz 4 way reactive power splitter
