Visão geral do produto
O MNF-1820-155-N é um produto de alto desempenho Filtro de RF de banda dupla de 200 W Projetado para fornecer seletividade e isolamento superiores em redes modernas 2G/3G/4G e 5G. Especificamente desenvolvido para... 1885-1915MHz e 2010-2025MHz faixas de frequência, efetivamente O y atenua a interferência melhorando a seletividade de entrada dos receptores e aumentando o isolamento entre transmissores montados próximos. Com um IP67 classificação de resistência às intempéries e ultrabaixo Intermodulação passiva (-155dBc) Este filtro é uma solução ideal tanto para sistemas internos de alta capacidade quanto para ambientes externos robustos de estações base.
Especificações técnicas e mecânicas
| Item de parâmetro | Detalhes da especificação |
|---|---|
| Número do modelo | MNF-1820-155-N |
| Faixa de passagem | 1885-1915MHz e 2010-2025MHz |
| Perda de inserção | ≤ 1,2 dB |
| VSWR | ≤ 1,30 |
| Intermodulação Passiva (PIM) | ≤ -155 dBc a 2 x 43 dBm |
| Capacidade média de potência | 200 W |
| Impedância | 50 Ohm |
| Tipo de conector | N-Feminino (Padrão) |
| Dimensões | 333 * 310 * 82 mm (sem incluir os suportes) |
| Classificação Ambiental | IP67 para uso interno e externo |
NOTA: As faixas de frequência e as especificações de atenuação da banda de rejeição podem ser totalmente personalizadas de acordo com os requisitos específicos do projeto. Nossa equipe de engenharia pode fornecer soluções para diversos níveis de potência e tipos de conectores.
Nossos Serviços Profissionais
- Projeto personalizado de filtros de radiofrequência para cenários complexos de colocalização com múltiplas operadoras.
- Fabricação OEM e ODM com foco em alta confiabilidade e baixo desempenho de PIM (momento de interconexão de partículas).
- Suporte técnico 24 horas por dia, 7 dias por semana, para análise de interferências de rede e engenharia de soluções.
- Prototipagem rápida e testes de controle de qualidade rigorosos garantem a conformidade com os padrões globais de telecomunicações.
Perguntas frequentes
- P1: Como esse filtro ajuda quando as antenas estão montadas muito próximas umas das outras?
- A: Quando as antenas estão localizadas próximas umas das outras, os sinais de um transmissor podem dessensibilizar o receptor próximo. Isso Filtro RF de 200 W Proporciona alta rejeição fora da banda, "limpando" efetivamente o sinal e fornecendo o isolamento necessário para evitar interferências e ruídos do sistema.
- P2: Qual é a importância da classificação IP67 para este modelo?
- A: O Classificação IP67 Garante que o filtro seja completamente à prova de poeira e suporte imersão em água a uma profundidade de até 1 metro. Isso o torna perfeito para instalações externas em telhados, onde fica exposto a chuva forte, umidade e poeira.
- P3: Este filtro consegue suportar a alta potência das estações base 5G?
- A: Sim, com um 200 Watts Com capacidade média de gerenciamento de energia, ele foi projetado para lidar com os altos níveis de energia encontrados em estações base macro e nós DAS de alta potência sem degradação térmica.
- Q4: O baixo PIM de -155dBc melhora a taxa de transferência de dados?
- A: Com certeza. Intermodulação Passiva (PIM) Cria ruído de fundo que interfere no sinal de uplink. Ao manter o PIM em ≤ -155dBc, o filtro garante uma relação sinal-ruído (SNR) mais alta, o que resulta diretamente em conexões mais estáveis e maior taxa de transferência de dados para usuários móveis.

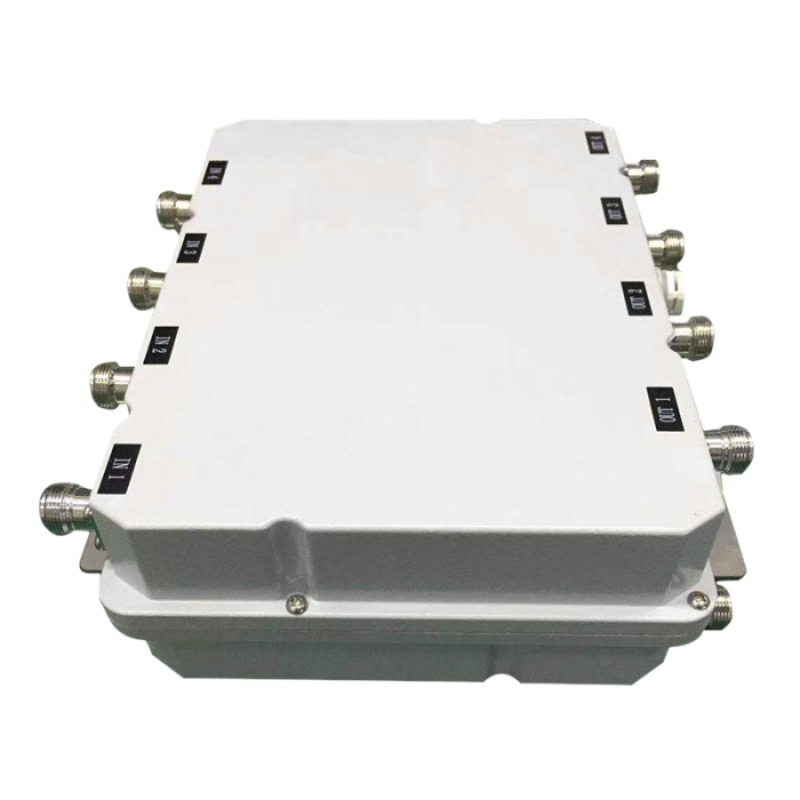

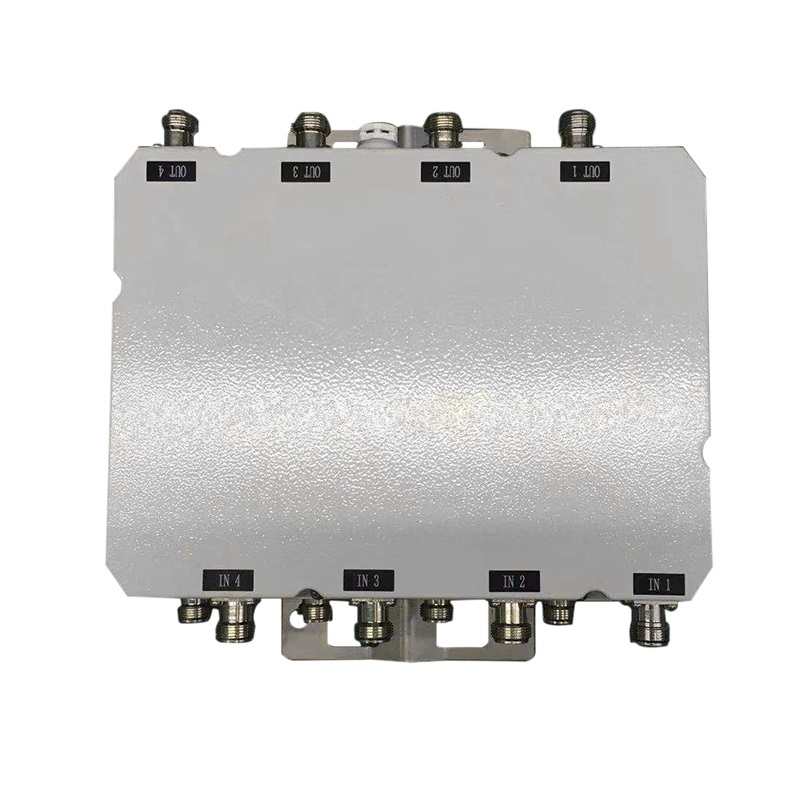

Imagens Mecânicas
