Visão geral do produto
O MHC-727-21-DF-160 é um acoplador híbrido especializado de 2 entradas e 1 saída, projetado para combinação de sinais de alto desempenho em SII e DAS infraestruturas. Operando em toda a 790-2690MHz Com alcance de 1000 a 1000 pés, permite a fusão eficiente de duas fontes de sinal independentes com isolamento de porta superior e interferência mínima. Apresenta uma classificação PIM ultrabaixa de 1000 pés. ≤-160dBc , de alta potência Conectores DIN 7/16 e um IP65 Com sua carcaça robusta, este acoplador é um componente essencial para sistemas multi-portadora que exigem confiabilidade a longo prazo em ambientes internos e externos.
Especificações técnicas e mecânicas
| Item de parâmetro | Detalhes da especificação |
|---|---|
| Número do modelo | MHC-727-21-DF-160 |
| Faixa de frequência | 790-2690 MHz |
| Acoplamento | ≤ 3,2 ± 0,5 dB |
| Perda de inserção | ≤ 0,5 dB |
| Isolamento de porta | ≥ 23 dB |
| VSWR | ≤ 1,3 |
| 3º PIM (dBc a 2*43dBm) | ≤ -160 dBc |
| Potência média | 150 W (cada porta) |
| Impedância Nominal | 50 Ohm |
| Tipo de conector | 3 * 7/16 DIN-Fêmea |
| Temperatura de operação | -35°C a +65°C |
| Classificação Ambiental | Uso interno e externo (IP65) |
| Dimensões | 200 x 200 x 103 mm |
| Umidade Relativa | 5%-95% |
Perguntas frequentes
- P1: Por que um acoplador híbrido de 2 entradas e 1 saída é usado em vez de um divisor de energia padrão?
- A: Ao contrário de um divisor de energia, um acoplador híbrido 2x1 Proporciona um alto isolamento entre as duas portas de entrada. Isso evita a reflexão e a interferência do sinal entre diferentes fontes de sinal (como duas estações base separadas), garantindo que ambos os transmissores operem com segurança e eficiência.
- Q2: O que significa a classificação PIM de -160dBc? n para a qualidade da minha rede?
- A: A Classificação PIM de -160dBc Indica uma intermodulação passiva extremamente baixa. Em redes LTE e 5G de alto tráfego, uma baixa PIM é crucial para manter uma alta relação sinal-ruído (SNR), o que impacta diretamente a velocidade de dados móveis e a clareza das chamadas de voz.
- Q3: Quanta energia é realmente perdida ao combinar sinais através deste acoplador?
- A: Em um acoplador híbrido 2x1, existe uma característica inerente Perda de acoplamento de 3dB porque a potência é dividida entre a porta de saída e a terminação interna. No entanto, nosso modelo apresenta uma dissipação muito baixa. perda de inserção de ≤0,5dB , garantindo a máxima eficiência do sinal além da perda teórica de divisão.
- Q4: O conector DIN fêmea é adequado para aplicações de alta potência?
- A: Sim. O Conector DIN 7/16 É o padrão da indústria para sistemas de RF de alta potência. Sua grande área de contato proporciona excelente dissipação de calor e desempenho estável com baixo PIM, mesmo ao lidar com a potência média de 150 W por porta deste dispositivo.
- Q5: Posso instalar este acoplador em um telhado ou em uma área costeira?
- A: Absolutamente. Com um Classificação ambiental IP65 Com uma ampla faixa de temperatura operacional de -35°C a +65°C, este acoplador foi projetado para suportar condições externas adversas, incluindo poeira, umidade e flutuações de temperatura.
Desenho mecânico

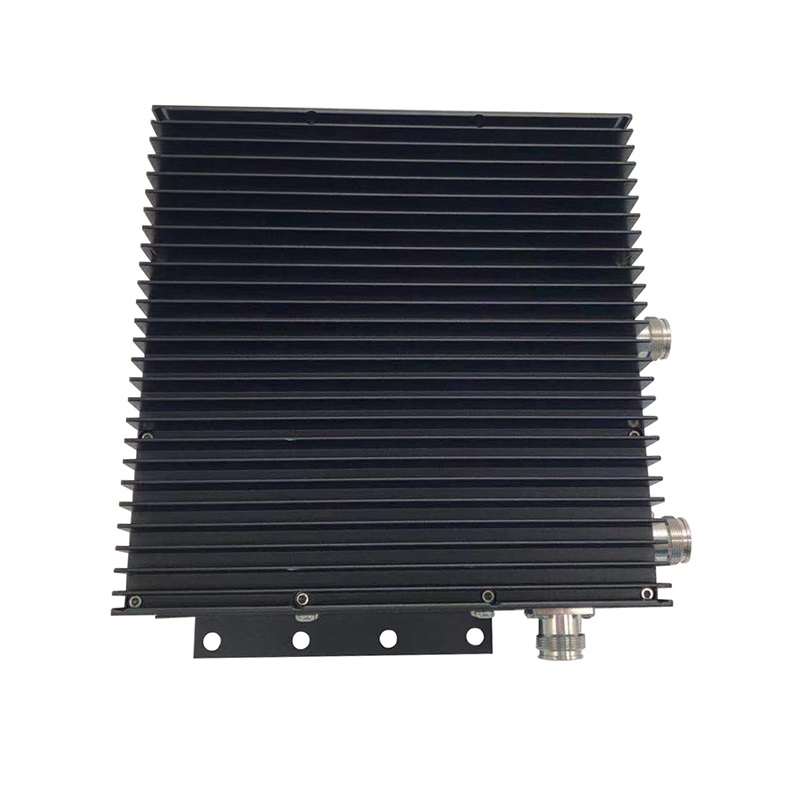

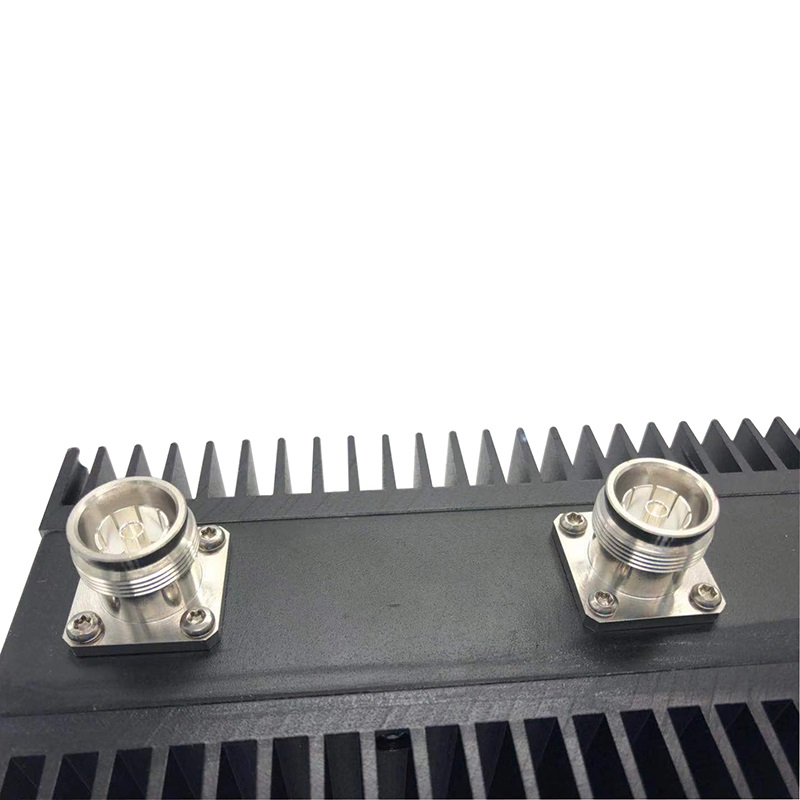

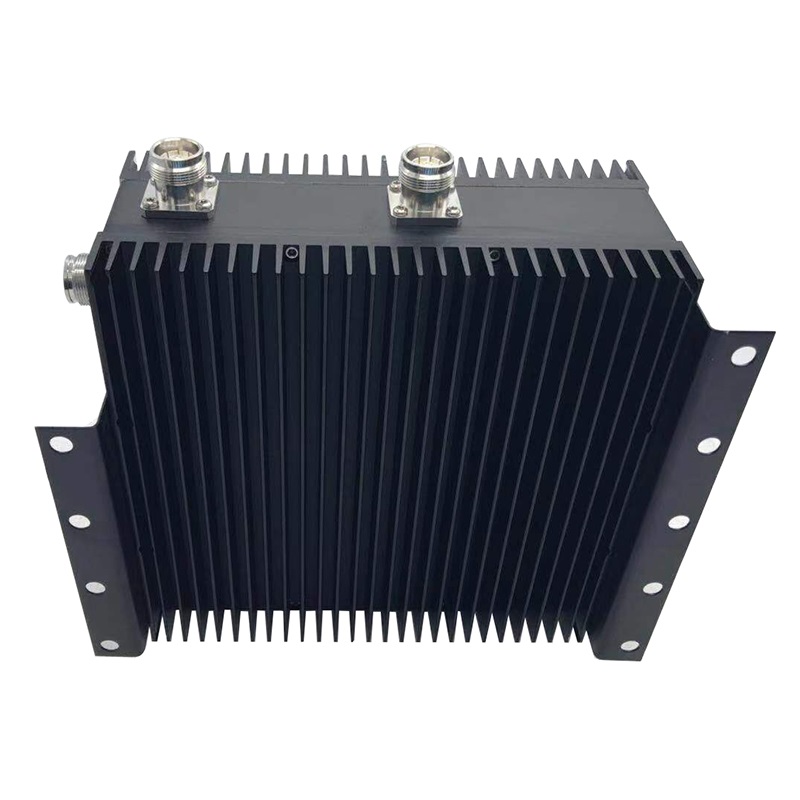

Imagens detalhadas do produto
