Visão geral e recursos do produto
O MDL-10-727-160-NEXM é de alta precisão Carga de terminação de baixa PIM de 10 W Projetado especificamente para ambientes de telecomunicações de alta densidade. Operando dentro do 617-2700MHz em termos de faixa de frequência, oferece uma classificação excepcional de Intermodulação Passiva (PIM) de -160dBc Equipado com tecnologia moderna NEX 10-macho Este conector de carga fictícia oferece uma solução robusta, compacta e com baixa interferência para a terminação de portas de RF não utilizadas em infraestruturas DAS, de células pequenas e 5G.
Especificações técnicas e mecânicas
| Item de parâmetro | Detalhes da especificação |
|---|---|
| Modelo nº. | MDL-10-727-160-NEXM |
| Faixa de frequência | 617 - 2700 MHz |
| VSWR | ≤ 1,25 |
| Potência média | 10 Watts |
| Impedância | 50 Ohms |
| PIM (3ª Ordem) | ≤ -160 dBc a 2x37 dBm |
| Tipo de conector | NEX 10-macho |
| Cor | Preto |
| Temperatura de operação | -30°C a +65°C |
| Tamanho (mm) | ø30 * 80 mm (excluindo o conector) |
Perguntas frequentes (P&R)
- P1: Qual é a principal vantagem do conector NEX 10 nesta carga de RF?
- A: O conector NEX 10 foi projetado para aplicações compactas de células pequenas. Ele oferece excelente estabilidade de PIM e é significativamente menor do que os conectores tradicionais 7/16 DIN ou 4.3-10, permitindo maior densidade em equipamentos de telecomunicações modernos.
- Q2: Por que um PIM baixo de -160dBc é necessário para uma carga de 10W?
- A: Mesmo em níveis de potência mais baixos, como 10 W, a intermodulação passiva (PIM) pode gerar interferências que degradam o desempenho da rede. Uma classificação de -160 dBc garante que a carga de terminação permaneça "invisível" para o sistema, preservando a qualidade e a taxa de transferência do sinal.
- Q3: Esta carga de terminação suporta a frequência de 600 MHz (Banda 71)?
- A: Sim, abrange a faixa de 617 a 2700 MHz, que inclui especificamente o espectro de 600 MHz usado em implantações de 5G e LTE, fornecendo suporte essencial para cobertura de banda baixa.
- Q4: Esta carga de 10W é adequada para uso externo?
- A: Com uma faixa de temperatura operacional de -30 °C a +65 °C e um acabamento preto resistente, ele foi projetado para durar. No entanto, para exposição direta à chuva, recomendamos garantir que a interface do conector esteja devidamente vedada contra intempéries.
- Q5: De que forma o tamanho dessa carga beneficia a integração do sistema?
- A: Medindo apenas ø30 * 80 mm, seu tamanho compacto permite que os engenheiros façam a terminação de portas em espaços apertados, como dentro de gabinetes de células pequenas ou racks de head-end DAS densos, onde cargas padrão de alta potência seriam muito volumosas.

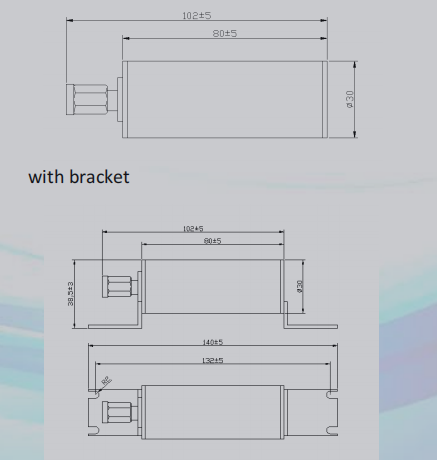

Desenho mecânico
